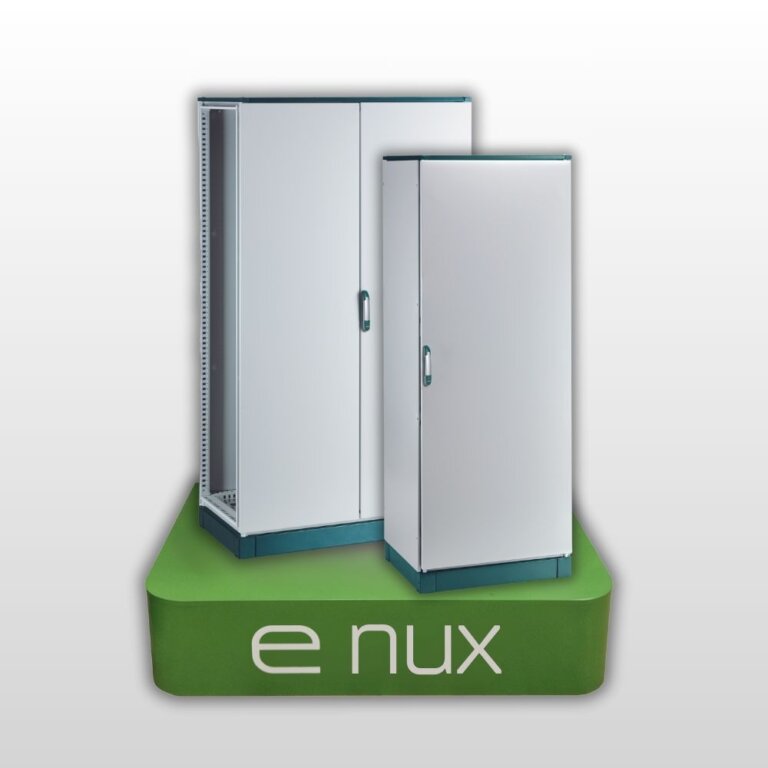

Apparatskåp | E NUX Nordic

Modulärt golvskåp | Dörr och bakpanel ingår | 4–8 FL21-öppningar | IP55

Apparatskåp | E NUX Nordic är ett C‑Pro Nordic-utförande baserat på ETA modulära golvskåpssystem E NUX. Skåpen levereras med 4, 6 eller 8 färdiga FL21-öppningar i taket, beroende på skåpets bredd. Den färdiga håltagningen minskar behovet av efterbearbetning och förenklar installationen av kabelgenomföringar. Den modulära konstruktionen gör skåpet lämpligt för automationsanläggningar, eldistribution och installationer där flera skåp behöver sammanfogas eller anpassas med olika invändiga montagealternativ.

Skåpsram med botten och bearbetat tak, dörr samt bakpanel ingår. Montageplåt, sidopaneler, sockel, tätning till botteninföringen och FL21-genomföringar beställs separat.

Specifikation

Artikel:	E NUX Nordic
Kategori:	Apparatskåp i Plåt, Apparatskåp E NUX Nordic
Varumärke:	ETA
Skyddsklass:	IP55
Miljöklassning:	NEMA/UL Type 1, 12 och 3R
Material struktur:	1,2 mm höghållfast HSLA-stål
Material dörr:	2,0 mm DC01-stål med förstärkningsram
Ytbehandling:	Standard elektrostatisk cykel E DUP ETA
Färg:	Struktur: RAL7035 slät \| Panel och dörr: RAL7035 texturerad \| Tak: RAL5020 texturerad
FL21-öppningar:	4, 6 eller 8 beroende på artikel
Beställs separat:	Montageplåt, sidopaneler, sockel och FL21-genomföringar.
Slagmotstånd:	IK10
Korrosionsskydd:	C3-M enligt ISO 12944
Godkännanden:	CE, RoHS, TUV, RINA, EAC

PRODUKTÖVERSIKT

Ladda ner produkt PDF →

Produktbeskrivning

Apparatskåp | E NUX Nordic – modulärt golvskåp med färdiga FL21-öppningar i taket

E NUX Nordic är ett monterat, modulärt golvskåp baserat på ETA:s skåpssystem E NUX och anpassat av C‑Pro för nordiska installationer. Skåpen levereras med 4, 6 eller 8 färdiga FL21-öppningar i taket, beroende på skåpets bredd och artikel.

Den färdiga håltagningen minskar behovet av efterbearbetning och förenklar installationen av kabelgenomföringar. Den modulära konstruktionen gör E NUX Nordic lämpligt för automationsanläggningar, eldistribution och installationer där skåp behöver sammanfogas eller anpassas med olika invändiga montagelösningar.

Skåpets bärande struktur är tillverkad av höghållfast HSLA-stål. Dörr och bakpanel är tillverkade av DC01-stålplåt. Ytbehandlingen utförs med ETA:s elektrostatiska E DUP-lackeringsprocess.

Dörr med förstärkningsram och 3,0 mm dubbelbitslås med hävarmsmanövrering.
Avtagbart tak i 1,2 mm stålplåt med färdiga FL21-öppningar.
Botten i höghållfast stål med justerbar kabelinföring.
Skyddsklass IP55 och slagtålighet IK10.
NEMA/UL Type 1, 12 och 3R.
Tätning till botteninföringen beställs separat.
FL21-multiflänsar, genomföringsplattor och övriga kabelgenomföringar beställs separat.

Ingår i leveransen

Skåpsstruktur med botten, bärande profiler och bearbetat tak
Tät frontdörr, enkel eller dubbel beroende på artikel
Bakpanel
Justerbar kabelinföring i botten

Montageplåt, sidopaneler, sockel och FL21-genomföringar ingår inte och beställs separat.

Kan kompletteras med

Frontmonterad montageplåt
Sidomonterad montageplåt
Sidopaneler
Modulär eller komplett sockel
Delmontageplåtar och extra montageplåtar
Innerdörr
Antiseismiskt kit
Alternativ botten
Regntak
Kabelfack
Sammanfogningssats
Lyftsystem
Interna profiler
Avdelare
Tillbehör för dörr och kabelinföring
Reservdelar, exempelvis låssystem, dörrar, paneler och montageplåtar

Ritning

Video

Dokument & Övrigt

Använd CADENAS 3D CAD katalog

Tillbehör E NUX Nordic

Art.nr	Benämning	Typ	Bredd mm	Höjd mm	Kabeldiameter	Enhet	St/fp	PDF
EUFI040180	Sidopanel E NUX 400×1800	Sidopanel	362	1778		st	2
EUFI040200	Sidopanel E NUX 400×2000	Sidopanel	362	1978		st	2
EUFI050180	Sidopanel E NUX 500×1800	Sidopanel	462	1778		st	2
EUFI050200	Sidopanel E NUX 500×2000	Sidopanel	462	1978		st	2
EUPF040180	Sidodörr E NUX 400×1800	Sidodörr	400	1800		st	1
EUPF050180	Sidodörr E NUX 500×1800	Sidodörr	500	1800		st	1
EUPF040200	Sidodörr E NUX 400×2000	Sidodörr	400	2000		st	1
EUPF050200	Sidodörr E NUX 500×2000	Sidodörr	500	2000		st	1
EUPL-060180	Montageplåt sidomonterad E NUX 600×1800	Montageplåt sidomonterad	600	1685		st	1
EUPL-060200	Montageplåt sidomonterad E NUX 600×2000	Montageplåt sidomonterad	600	1885		st	1
EUPL-060220	Montageplåt sidomonterad E NUX 600×2200	Montageplåt sidomonterad	600	2085		st	1
EUPL-080180	Montageplåt sidomonterad E NUX 800×1800	Montageplåt sidomonterad	800	1685		st	1
EUPL-080200	Montageplåt sidomonterad E NUX 800×2000	Montageplåt sidomonterad	800	1885		st	1
EUPL-100180	Montageplåt sidomonterad E NUX 1000×1800	Montageplåt sidomonterad	1000	1685		st	1
EUPL-100200	Montageplåt sidomonterad E NUX 1000×2000	Montageplåt sidomonterad	1000	1885		st	1
EUPL-120180	Montageplåt sidomonterad E NUX 1200×1800	Montageplåt sidomonterad	1200	1685		st	1
EUPL-120200	Montageplåt sidomonterad E NUX 1200×2000	Montageplåt sidomonterad	1200	1885		st	1
EUPA-060180	Montageplåt frontmonterad E NUX 600×1800	Montageplåt frontmonterad	485	1680		st	1
EUPA-060200	Montageplåt frontmonterad E NUX 600×2000	Montageplåt frontmonterad	485	1880		st	1
EUPA-080180	Montageplåt frontmonterad E NUX 800×1800	Montageplåt frontmonterad	685	1680		st	1
EUPA-080200	Montageplåt frontmonterad E NUX 800×2000	Montageplåt frontmonterad	685	1880		st	1
EUPA-100180	Montageplåt frontmonterad E NUX 1000×1800	Montageplåt frontmonterad	1000	1680		st	1
EUPA-100200	Montageplåt frontmonterad E NUX 1000×2000	Montageplåt frontmonterad	1000	1880		st	1
EUPA-120180	Montageplåt frontmonterad E NUX 1200×1800	Montageplåt frontmonterad	1200	1680		st	1
EUPA-120200	Montageplåt frontmonterad E NUX 1200×2000	Montageplåt frontmonterad	1200	1880		st	1
EUPN-001800	Montageplåt mellanliggande E NUX 100×1800	Montageplåt mellanliggande	111	1686		st	1
EUPN-002000	Montageplåt mellanliggande E NUX 100×2000	Montageplåt mellanliggande	111	1886		st	1
EUZE-A100	Sockelhörn E NUX H100	Sockelhörn		100		st	4
EUZE-T0400	Sockelplåt E NUX 400×100	Sockelplåt	400	100		st	2
EUZE-A200	Sockelhörn E NUX H200	Sockelhörn		200		st	4
EUZE-T0400	Sockelplåt E NUX 400×100	Sockelplåt	400	100		st	2
EUZE-T0400D	Sockelplåt E NUX 400×200	Sockelplåt	400	200		st	2
EUZE-T0500	Sockelplåt E NUX 500×100	Sockelplåt	500	100		st	2
EUZE-T0500D	Sockelplåt E NUX 500×200	Sockelplåt	500	200		st	2
EUZE-T0600	Sockelplåt E NUX 600×100	Sockelplåt	600	100		st	2
EUZE-T0600D	Sockelplåt E NUX 600×200	Sockelplåt	600	200		st	2
WTFP-001	Dörrstopp 90° E NUX	Dörrstopp				st	1
WTFP-002	Dörrstopp 135° E NUX	Dörrstopp				st	1
WTFP-011	Dörrstopp 170° E NUX	Dörrstopp				st	1
EUPI060180	Innerdörr E NUX 600×1800	Innerdörr	467	1667		st	1
EUPI060200	Innerdörr E NUX 600×2000	Innerdörr	467	1867		st	1
EUPI080180	Innerdörr E NUX 800×1800	Innerdörr	667	1667		st	1
EUPI080200	Innerdörr E NUX 800×2000	Innerdörr	667	1867		st	1
EUPI100180	Innerdörr E NUX 1000×1800	Innerdörr	867	1667		st	1
EUPI100200	Innerdörr E NUX 1000×2000	Innerdörr	867	1867		st	1
EUFC-060040	Bottenplåt slät E NUX 600×400	Bottenplåt slät	600	400		st	1
EUFC-060050	Bottenplåt slät E NUX 600×500	Bottenplåt slät	600	500		st	1
EUFC-080040	Bottenplåt slät E NUX 800×400	Bottenplåt slät	800	400		st	1
EUFC-080050	Bottenplåt slät E NUX 800×500	Bottenplåt slät	800	500		st	1
EUFC-100040	Bottenplåt slät E NUX 1000×400	Bottenplåt slät	1000	400		st	1
EUFC-100050	Bottenplåt slät E NUX 1000×500	Bottenplåt slät	1000	500		st	1
EUFC-120040	Bottenplåt slät E NUX 1200×400	Bottenplåt slät	1200	400		st	1
EUFC-120050	Bottenplåt slät E NUX 1200×500	Bottenplåt slät	1200	500		st	1
WA990B	Stödfäste för rack E NUX	Stödfäste för rack				st	2
WTBPC-001	Styrenhet för kapsling med huvudströmbrytare E NUX	Styrenhet				st	1
WTBPB-001	Styrenhet för kapsling nr 2-> (för seriebyggda skåp) E NUX	Styrenhet				st	1
WTBPB-002	Säkerhetssats för komplett dörrstängning (rekommenderas) E NUX	Säkerhetssats				st	1	–
WTBPA-060	Transmissionsstång för styrenhet E NUX 600	Transmissionsstång	600			st	1	–
WTBPA-060	Transmissionsstång för styrenhet E NUX 600	Transmissionsstång	600			st	1	–
WTBPA-080	Transmissionsstång för styrenhet E NUX 800	Transmissionsstång	800			st	1	–
WTBPA-120	Transmissionsstång för styrenhet E NUX 1200	Transmissionsstång	1200			st	1	–
WTBPA-140	Transmissionsstång för styrenhet E NUX 1400	Transmissionsstång	1400			st	1	–
WTBPA-160	Transmissionsstång för styrenhet E NUX 1600	Transmissionsstång	1600			st	1	–
WTBPK-001	Förbindningsblock för transmissionsstång E NUX	Förbindningsblock				st	1	–
WTTO-000600	Dörrskena horisontell E NUX 600-1200	Dörrskena horisontell	600-1200			st	2	–
WTTO-000800	Dörrskena horisontell E NUX 800-1600	Dörrskena horisontell	800-1600			st	2	–
WTTO-001000	Dörrskena horisontell E NUX 1000	Dörrskena horisontell	1000			st	2	–
WTPR-025040R	Profil med snabbfästning H=25 E NUX 400	Profil med snabbfästning	400			st	4	–
WTPR-025050R	Profil med snabbfästning H=25 E NUX 500	Profil med snabbfästning	500			st	4	–
WTPR-050040R	Profil med snabbfästning H=50 E NUX 400	Profil med snabbfästning	400			st	4	–
WTPR-050050R	Profil med snabbfästning H=50 E NUX 500	Profil med snabbfästning	500			st	4	–
WTSF-001CP	Fäste för profil WTPR E NUX för H1800-H2000	Fäste för profil				st	8	–
WTSF-001	Fäste för profil WTPR	Fäste för profil				st	8	–
WTTF-000600	Skenor U för kabelfäste i stålplåt E NUX 600	Skenor U för kabelfäste	600			st	1	–
WTTF-000800	Skenor U för kabelfäste i stålplåt E NUX 800	Skenor U för kabelfäste	800			st	1	–
WTTF-001000	Skenor U för kabelfäste i stålplåt E NUX 1000	Skenor U för kabelfäste	1000			st	1	–
EUKU-002	Sammanfogningsats för H1600 H1800 H2000 H2200 E NUX	Sammanfogningssats				st	8	–
WTTF-001200	Skenor U för kabelfäste i stålplåt E NUX 1200	Skenor U för kabelfäste	1200			st	1	–
EUKU-008	Förstärkningssats för sammanfogningsats EUKU E NUX	Förstärkningssats				st	8	–
EUKU-003	Förstärkningssats vinklad för sammanfogningsats EUKU E NUX	Förstärkningssats				st	3	–
WTGS-001	Lyftöglor gängade E NUX M12	Lyftöglor				st	4	–
WTRE000600	Hylla fällbar för större än B600 E NUX 600×400	Hylla fällbar	600	400		st	1	–
ELWE001	Handtag Komfort E NUX För låsinsats 3 mm	Handtag				st	1	–
EURL001	Hylla fällbar för B600 E NUX 420×400	Hylla fällbar	420	400		st	1	–
ELWE004	Handtag Komfort E NUX Med hänglåsbygel	Handtag				st	1	–
WTSU-001	C-skena för dragavlastning 30 x 15 mm E NUX	C-skena för dragavlastning	2000			st	1	–
WTSQ-001	Fästen för C-skena E NUX	Fästen för C-skena				st	2	–
WTSQ-005	Fästen för C-skena För skåp ≥ B1000 E NUX	Fästen för C-skena				st	2	–
WTDA-001	Korgmuttrar M8 E NUX	Korgmuttrar				st	20	–
WTDA-002	Korgmuttrar M6 E NUX	Korgmuttrar				st	20	–
WTPX-001	Ställbara fötter för skåp eller plint E NUX	Ställbara fötter				st	4	–
WI100	Dörrbrytare/Microswitch E NUX	Dörrbrytare				st	1	–
WTKC-001	Monteringssats universell E NUX	Monteringssats				st	1	–
WTRU-001	Hjul Polyamid E NUX	Hjul				st	4	–
HTC-0	Blindfläns HTC \| TPE-SEPS	FL21 Multifläns			Blindfläns	st	1
HTC-16	Multifläns HTC 16 \| TPE-SEPS	FL21 Multifläns 16			1st 40 \| 15st 20	st	1
HTC-17	Multifläns HTC 17 \| TPE-SEPS	FL21 Multifläns 17			9st 18-30 el. 9st 10-14 \| 4st 10-15 \| 4st 5-10	st	1
HTC-25	Multifläns HTC 25 \| TPE-SEPS	FL21 Multifläns 25			1st 20-26 el. 12st 15 \| 16st 8-14 el. 7-10 \| 4st 14-20 el. 5-10 \| 4st 5-7	st	1
HTC-28	Multifläns HTC 28 \| TPE-SEPS	FL21 Multifläns 28			18st 6-13 \| 6st 13-28 \| 4st 3-11	st	1
HTC-3	Multifläns HTC 3 \| TPE-SEPS	FL21 Multifläns 3			2st 24-54 \| 1st 30-59 \| 3st 6-14	st	1
HTC-35	Multifläns HTC 35 \| TPE-SEPS	FL21 Multifläns 35			1st 17-32 \| 2st 12-18 \| 16st 10-14 \| 12st 7-12 \| 4st 6-10	st	1
HTC-36	Multifläns HTC 36 \| TPE-SEPS	FL21 Multifläns 36			4st 4-8 \| 4st 6-10 \| 11st 7-11 \| 14st 10-14 \| 2st 12-18 \| 1st 17-32	st	1
HTC-50	Multifläns HTC 50 \| TPE-SEPS	FL21 Multifläns 50			49st 7-13 \| 1st 15-25	st	1
HTC-43	Multifläns HTC 43 \| TPE-SEPS	FL21 Multifläns 43			4st 4-10.5 \| 38st 7-12.5 \| 1st 14-27.5	st	1

Artiklar i Apparatskåp | E NUX Nordic-serien

Art.nr	Benämning	Inklusive	Ingår ej	Håltagning FL21	Bredd mm	Höjd mm	Djup mm	Enhet	St/fp
ENUX061804PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	4	600	1800	400	st	1
ENUX061805PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	4	600	1800	500	st	1
ENUX062004PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	4	600	2000	400	st	1
ENUX062005PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	4	600	2000	500	st	1
ENUX081804PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	6	800	1800	400	st	1
ENUX081805PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	6	800	1800	500	st	1
ENUX082004PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	6	800	2000	400	st	1
ENUX082005PR-N	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	6	800	2000	500	st	1
ENUX101804PR-N-1	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	1800	400	st	1
ENUX101804PR-N-2	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	1800	400	st	1
ENUX101805PR-N-1	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	1800	500	st	1
ENUX101805PR-N-2	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	1800	500	st	1
ENUX102004PR-N-1	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	2000	400	st	1
ENUX102004PR-N-2	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	2000	400	st	1
ENUX102005PR-N-1	Golvskåp \| E NUX Nordic	Enkeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	2000	500	st	1
ENUX102005PR-N-2	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1000	2000	500	st	1
ENUX121804PR-N	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1200	1800	400	st	1
ENUX121805PR-N	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1200	1800	500	st	1
ENUX122004PR-N	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1200	2000	400	st	1
ENUX122005PR-N	Golvskåp \| E NUX Nordic	Dubbeldörr \| Bakpanel	Montageplåt \| Sidopaneler	8	1200	2000	500	st	1
