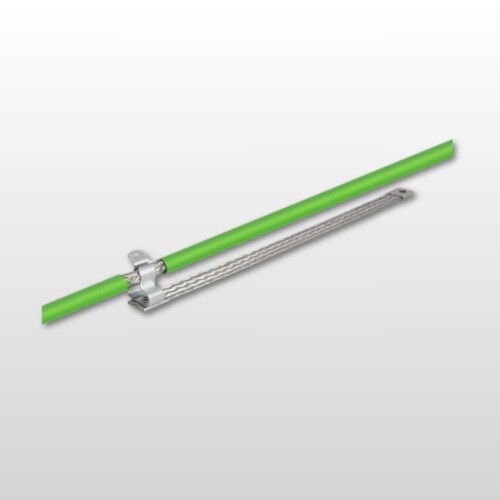

Skärmklämmor
för effektiv EMC-jordning i apparatskåp
Skärmklämmor används för att ansluta kabelskärmar till jord och därmed minska elektromagnetiska störningar i apparatskåp och industriella installationer.
Rätt skärmklämma säkerställer låg impedans, stabil EMC-prestanda och servicevänlig installation.
Utforska vårt sortiment av skärmklämmor
Med nitmontage
Skruvmontage, med/utan dragavlavlastning
För TS35-profil, med/utan dragvlastning
För 10x3 skena, med/utan dragavlalastning
För plåtkant, med/utan dragavlastning
För Kretskortsmontage
Relaterade produktområden
För en komplett EMC-lösning kombineras skärmklämmor ofta med:
FAQ – Vanliga frågor om skärmklämmor
Hur väljer jag rätt skärmklämma för min installation?
Val av skärmklämma styrs av kabeltyp, skärmens uppbyggnad och hur installationen ska monteras i apparatskåpet.
Ta särskilt hänsyn till:
- Kabeldiameter och skärmtyp – flätad eller folieskärm
- Montage – DIN-skena, montageplåt eller direkt på jordpunkt
- Kontakttryck – avgörande för låg övergångsimpedans
- Service och åtkomst – viktigt vid omdragning och underhåll
Rätt skärmklämma ger konsekvent EMC-skydd och minskar risken för störningar i styr- och signalkablar.
När är andra lösningar mer lämpliga?
Skärmklämmor är inte alltid rätt val i alla applikationer.
Alternativa lösningar kan vara mer lämpliga:
- Vid samlad jordning av flera skyddsjordar används jordskenor
- Vid flexibla förbindelser eller vibrationer används jordflätor
Vid tät kabelinföring med EMC-krav kan EMC-kabelgenomföringar vara ett bättre val
Vad är skillnaden mellan skärmklämma och jordfläta?
Skärmklämmor används för direkt anslutning av kabelskärmar, medan jordflätor används för flexibel jordförbindelse mellan komponenter.
Vilken skärmklämma ska användas för flätad kabelskärm?
Flätade kabelskärmar kräver jämnt och tillräckligt högt kontakttryck för att säkerställa god jordanslutning.
Skärmklämmor för flätad skärm ger stabil mekanisk fixering och god elektrisk kontakt runt hela kabelskärmen, vilket gör dem till en vanlig lösning i industriella apparatskåp.
Hur skiljer sig skärmklämmor för folieskärm?
Folieskärmar är mer känsliga än flätade skärmar och kräver därför klämmor som inte skadar eller deformeras skärmen.
Dessa klämmor ger anpassat kontakttryck och används ofta i signal- och datakablar, där korrekt EMC-jordning är viktig för stabil kommunikation.
Var ska skärmklämmor monteras i apparatskåpet?
De monteras normalt nära kabelinföringen för att avleda störningar så tidigt som möjligt.
Kan flera kablar anslutas till samma skärmklämma?
Det beror på klämmans konstruktion. Använd endast lösningar avsedda för flera kablar.
Behöver skärmklämmor underhållas?
Vid omdragning eller service bör kontaktpunkten kontrolleras för att säkerställa god anslutning.
