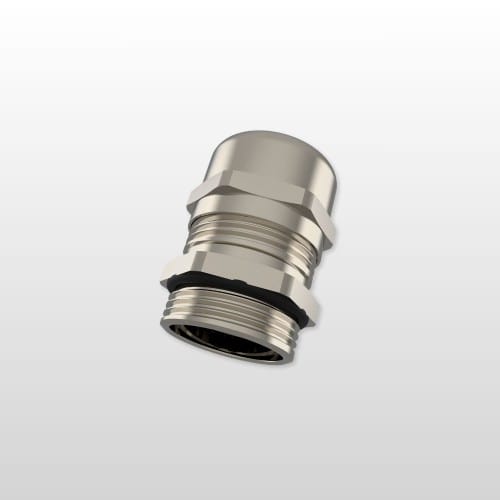

Kabelförskruvningar EMC
skärmad kabelinföring för industri
EMC-kabelförskruvningar används för att säkerställa elektrisk kontakt mellan kabelskärm och kapsling i installationer med höga EMC-krav.
Rätt EMC-förskruvning minskar elektromagnetiska störningar och bidrar till stabil drift i känsliga industriella system.
Utforska vårt sortiment av kabelförskruvningar EMC
EMC Kabelförskruvning | mässing | fast fjäderkontakt | M12 - M63 | Klämradie Ø3-44mm | IP68
EMC Kabelförskruvning | mässing | rörlig fjäderkontakt | M12 - M63 | Klämradie Ø3-44mm | IP68
EMC Kabelförskruvning | mässing | med rörlig fjäderkontakt | M12 - M63 | Klämradie Ø3-53mm | IP68
Till EMC kabelförskruvning | mässing | M12 - M63
Relaterade produktområden
FAQ - Vanliga frågor om EMC-kabelförskruvningar
När ska du välja EMC-kabelförskruvningar?
EMC-kabelförskruvningar ska väljas när skärmade kablar används och kabelskärmen behöver anslutas elektriskt till kapslingen.
De är avgörande i installationer där elektromagnetiska störningar kan påverka funktion, säkerhet eller kommunikation.
Vanliga applikationer:
- frekvensomriktare och motorstyrning
- automationssystem och styrskåp
- känslig mät- och styrutrustning
- metallkapslingar med jordningskrav
När är EMC-kabelförskruvningar inte rätt val?
EMC-kabelförskruvningar är inte nödvändiga i installationer där kablar saknar skärm eller där EMC-krav inte förekommer.
Undvik EMC-förskruvningar när:
- oskärmade kablar används
- installationen är enkel och störningsokänslig
- plastkapsling används utan jordning
Lämpliga alternativ i dessa fall:
När behövs 360° skärmanslutning?
360° skärmanslutning behövs när kabelskärmen ska anslutas runt hela kabelns omkrets för att ge effektiv dämpning av elektromagnetiska störningar.
Det är särskilt viktigt i installationer med höga EMC-krav, till exempel vid frekvensomriktare, motorstyrning eller snabb kommunikation, där punktvis anslutning inte ger tillräcklig skärmning.
Vilka material används i EMC-kabelförskruvningar?
EMC-kabelförskruvningar tillverkas oftast i mässing eller rostfritt stål.
Materialet och eventuell ytbehandling påverkar korrosionsskyddet och därmed produktens livslängd, särskilt i industriella miljöer där fukt, kemikalier eller vibrationer förekommer.
Räcker metallförskruvning utan EMC-funktion?
Nej, en vanlig metallförskruvning utan EMC-funktion räcker inte när kabelskärmen måste anslutas elektriskt till kapslingen.
Utan särskild EMC-kontakt uppstår ingen kontrollerad skärmanslutning, vilket kan leda till försämrad EMC-prestanda även om förskruvningen är av metall.
Påverkar fel montage EMC-prestandan?
Ja, fel montage kan påverka EMC-prestandan avsevärt.
Bristande kontakt mot kabelskärm eller kapsling, fel åtdragningsmoment eller smutsiga kontaktytor kan försämra skärmanslutningen och därmed minska den elektromagnetiska dämpningen.
Hur ansluts kabelskärmen i en EMC-kabelförskruvning?
EMC-kabelförskruvningar är konstruerade för att ge 360° kontakt mot kabelskärmen. Det görs vanligtvis med en fjäder- eller klämlösning som pressar mot kabelns skärm.
Denna anslutning är avgörande för att säkerställa god EMC-prestanda och för att minimera elektromagnetiska störningar i känsliga installationer.
Hur påverkar montage EMC-funktionen?
Korrekt montage är avgörande för att EMC-kabelförskruvningen ska fungera som avsett.
För att uppnå effektiv avskärmning krävs god elektrisk kontakt mot kapslingens vägg, så att störningar kan ledas bort via jordning. Vid installationer med många kablar eller komplex kabeldragning kan istället kabelgenomföringar vara en mer lämplig lösning.
