GUIDE · KABELFÖRSKRUVNINGAR
Så väljer du rätt kabelförskruvning
Tätning, dragavlastning och säkerhet börjar med rätt förskruvning
Den här guiden hjälper dig att välja rätt material, IP-klass och typ av kabelförskruvning för din applikation och miljö.
Vad avgör ditt val?
Utgå från dessa fyra faktorer för att hitta rätt kabelförskruvning.
Miljö
Inomhus, utomhus, tvättzon eller kemiskt aggressiv miljö?
- Fukt och vatten
- Kemikalier
- Temperatur
- UV-ljus
Material
Välj material utifrån miljö, korrosion och krav.
- Plast (polyamid)
- Mässing (nickelpläterad)
- Rostfritt stål (AISI 303/316)
- Special (ATEX)
IP-klass
Hur mycket damm och vatten ska förskruvningen tåla?
- IP66
- IP68
- IP69 / IP69K
Kabeltyp
Standardkabel eller skärmad EMC-kabel?
- Oskärmad kabel
- Skärmad kabel (EMC)
- Armerad kabel
- Flerledarkabel
Välj rätt typ av kabelförskruvning
Här är de vanligaste typerna och deras typiska användningsområden.
Plast
Korrosionsfri och kostnadseffektiv för de flesta standardinstallationer.
Typiska miljöer:
Fastighet, telekom, automation
Mässing
(nickelpläterad)
Robust och pålitlig lösning för industriella miljöer.
Typiska miljöer:
Maskiner, automation, energi
Rostfritt stål
(AISI 303/316)
Korrosionsbeständig och hygienisk för krävande miljöer,
Typiska miljöer:
Livsmedel. läkemedel, offshore
EMC
Ger 360° EMC-avskärmning och skyddar mot elektriska störningar.
Typiska miljöer:
Frekvensomriktare, telekom, energi

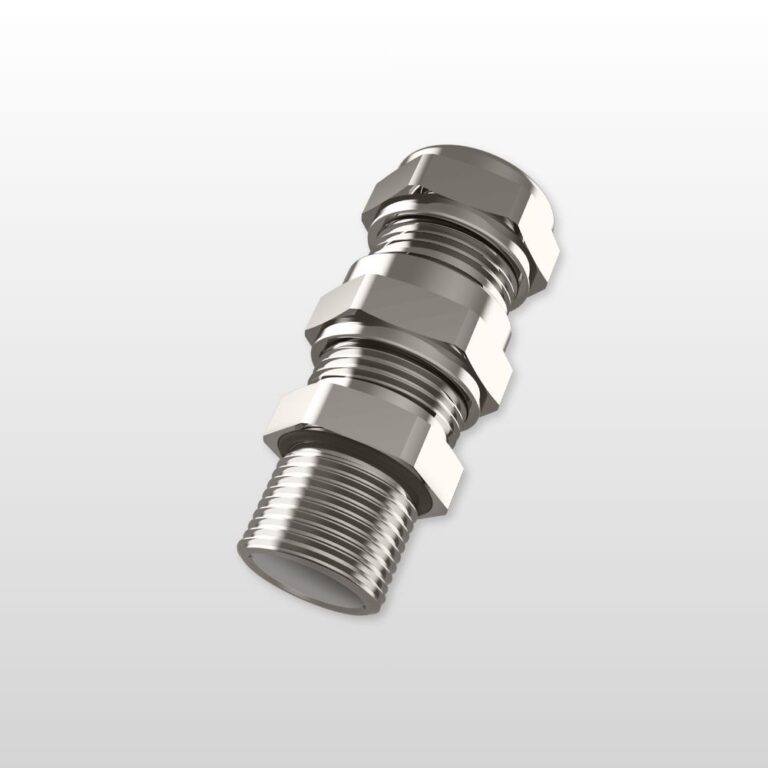

ATEX
ATEX/Ex-godkända för användning i explosiva miljöer.
Typiska miljöer:
Kemi, raffinaderi, offshore, processindustri
Jämförelse av material och egenskaper
Översikt för att snabbt jämföra de vanligaste alternativen.
| Material / Typ | IP-klass | EMC | Korrosion | Temperaturområde | Typisk miljö |
|---|---|---|---|---|---|
| Plast (polyamid) | IP66 – IP68 | Nej | Mycket bra | -20 till +100 °C | Fastighet, telekom, automation |
| Mässing (nickelpläterad) | IP68 | Nej | Bra | -20 till +100 °C | Automation, energi, maskiner |
| Rostfritt stål (AISI 303/316) | IP66 – IP69K | Nej | Utmärkt | -60 till +200 °C | Livsmedel, läkemedel, offshore |
| EMC (mässing / rostfritt) | IP66 – IP69K | Ja | Bra – Utmärkt | -40 till +200 °C | Frekvensomriktare, telekom, energi |
| ATEX (Ex-förskruvningar) | IP66 – IP68 | Valfritt | Beror på material | -40 till +100 °C | Ex-zoner, kemi, offshore, process |
Vanliga applikationer
Välj rätt förskruvning för din bransch och miljö.
Automation &
maskinbyggnation
Mässing eller EMC vid frekvensomriktare
Energi &
eldistribution
Mässing, EMC eller ATEX
Beroende på miljö
Livsmedel &
hygienmiljöer
Rostfritt stål
(IP69K rekomnderas)
Kemi &
processindustri
Rostfritt stål eller ATEX
för explosiva miljöer
Telekom &
infrastruktur
Plast eller EMC
för skärmad kabel
Rekommenderade produktserier från Bimed
Hitta rätt serie för ditt behov.
Plast
M12 – M63
IP66 – IP68
Se produkter →
Mässing
(nickelpläterad)
M12 – M63
IP66
Se produkter →
Rostfritt stål
(AISI 303(316)
M12 – M63
IP66 – IP69K
Se produkter →
EMC
(mässing/rostfritt)
M12 – M63
IP66 – IP69K
Se produkter →
ATEX / Ex
M12 – 63
IP66 – IP68
Se produkter →
Tillbehör
Kontramutter, Pluggar mm
Se produkter →
FAQ – Vanliga frågor om kabelförskruvningar
Vilken kabelförskruvning är bäst i aggressiva miljöer?
Rostfritt stål (AISI 316) med IP69K.
När räcker det med plastförskruvningar?
Vid inomhusmiljöer utan hög mekanisk belastning.
Behövs alltid EMC-förskruvningar?
Nej, endast där känslig elektronik riskerar störningar.
Behöver du hjälp att välja rätt kabelförskruvning?
Är du osäker på vilken kabelförskruvning din installation kräver? Vi hjälper dig att välja rätt material, IP-klass, gänga och tätning utifrån kabel, miljö och tekniska krav.
