Punchar Runda metriska
Punchar i metriska storlekar | M16 - M85
Punchar runda metriska är självcentrerande knockout-stansar för exakt håltagning i rostfritt stål, stålplåt, aluminium och plast.
De är anpassade för både manuell och hydraulisk drift och möjliggör håltagning för alla icoteks runda kabelgenomföringar med minimal kraftinsats.
Behöver du mer information?
Produktbeskrivning

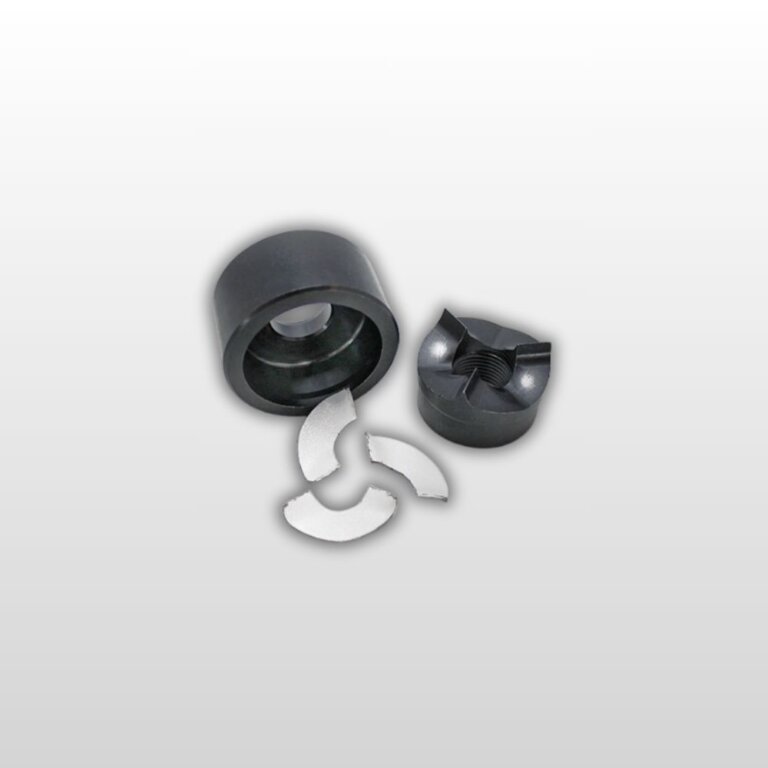

Punchar runda metriska är självcentrerande knockout punchar för rostfritt stål (V2A-versioner), mjukt stål, aluminium och plastväggar med max. tjocklek 3 mm (V2A: max 2 mm). Stansar tillgängliga för håltagning PG16, M16, M20, M25, M32, M40, M50, M63, M75 och M85. Håltagning för alla Icoteks runda kabelgenomföringar är möjlig. Stansens speciella skärgeometri minskar skärtrycket och därmed den erforderliga ansträngningen. Stansen splittrar plåten i flera bitar för enkelt avlägsnande. Vi erbjuder även en PG16 (22,5 mm) stans med integrerad 3 mm vridskydd. Stansarna passar också med handhydrauliska punchverktyg från andra tillverkare. Stansarna är konstruerade för manuell och hydraulisk drift. Punchar metriska passar bl.a. vårt hydraulverktyg.
- Kompatibla med: Punchvertygs set: BASIC, PRO 16-32 och PRO 16-63.
- Passar till t.ex artikel: KVT
- Material punch: Stål, härdat och polerat
I leveransen ingår:
- Stans och motlägg (ingen dragstång)
Ritning
Video
Dokument & Övrigt
| Art.nr | Benämning | Typ | Håltagning Rund | Storlek Metrisk | Tråd Unf | Stansbart Material | Max Vägg | Hydraulskruv | Antal | Offert |
|---|---|---|---|---|---|---|---|---|---|---|
| 80160 | Punch Rund | PG 11 | 18.6 | 9.5 | Plast stål | 2 | 80200 | |||
| 80155 | Punch Rund | PG 11 V2A | 18.6 | 11.1 | Rostfritt stål V2A | 2 | 80210 | |||
| 80027 | Punch Rund | PG 16 | 22.5 | 9.5 | Plast stål | 3 | 80210 | |||
| 80028 | Punch Rund | PG 16 med vridskydd | 22.5 | 9.5 | Plast stål | 3 | 80205 | |||
| 80128 | Punch Rund | PG 16 V2A med vridskydd | 22.5 | 9.5 | Rostfritt stål V2A | 2 | 80205 | |||
| 80020 | Punch Rund | M16 | 16.2 | M16 | 9.5 | Plast stål | 2 | 80200 | ||
| 80120 | Punch Rund | M16 V2A | 16.2 | M16 | 11.1 | Rostfritt stål V2A | 2 | 80210 | ||
| 80021 | Punch Rund | M20 | 20.4 | M20 | 9.5 | Plast stål | 2 | 80200 | ||
| 80121 | Punch Rund metrisk | M20 V2A | 20.4 | M20 | 11.1 | Rostfritt stål V2A | 2 | 80210 | ||
| 80022 | Punch Rund metrisk | M25 | 25.4 | M25 | 9.5 | Plast stål | 2 | 80200 | ||
| 80122 | Punch Rund metrisk | M25 V2A | 25.4 | M25 | 11.1 | Rostfritt stål V2A | 2 | 80210 | ||
| 80023 | Punch Rund metrisk | M32 | 32.5 | M32 | 19 | Plast stål | 3 | 80201 | ||
| 80123 | Punch Rund metrisk | M32 V2A | 32.5 | M32 | 19 | Rostfritt stål V2A | 2 | 80201 | ||
| 80024 | Punch Rund metrisk | M40 | 40.5 | M40 | 19 | Plast stål | 3 | 80201 | ||
| 80124 | Punch Rund metrisk | M40 V2A | 40.5 | M40 | 19 | Rostfritt stål V2A | 2 | 80201 | ||
| 80025 | Punch Rund metrisk | M50 | 50.5 | M50 | 19 | Plast stål | 3 | 80201 | ||
| 80125 | Punch Rund metrisk | M50 V2A | 50.5 | M50 | 19 | Rostfritt stål V2A | 2 | 80201 | ||
| 80026 | Punch Rund metrisk | M63 | 63.5 | M63 | 19 | Plast stål | 3 | 80201 | ||
| 80126 | Punch Rund metrisk | M63 V2A | 63.5 | M63 | 19 | Rostfritt stål V2A | 2 | 80201 | ||
| 80029 | Punch Rund metrisk | M75 | 75.5 | M75 | 19 | Plast stål | 2 | 80201 | ||
| 80071 | Punch Rund metrisk | M75 V2A | 75.5 | M75 | 19 | Rostfritt stål V2A | 2 | 80201 | ||
| 80034 | Punch Rund metrisk | M80 | 80 | M80 | 19 | Plast stål | 2.5 | 80201 | ||
| 80030 | Punch Rund metrisk | M85 | 86 | M85 | 19 | Plast stål | 2 | 80201 |
Relaterade produkter

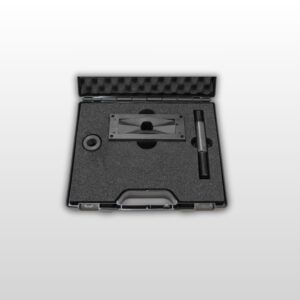

Punchar rektangulära
