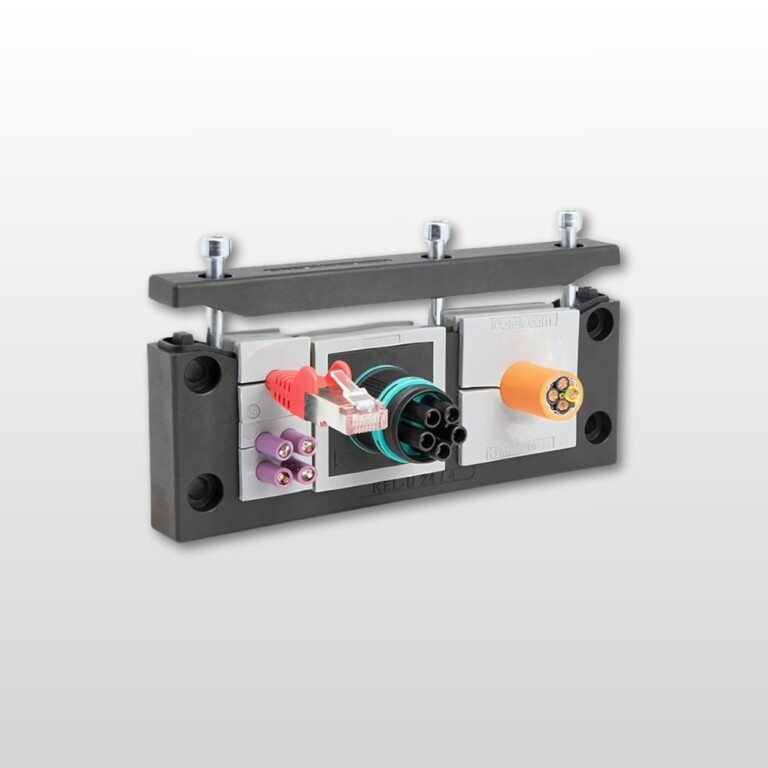

Kabelgenomföringsram | KEL-U / KEL-E
Delbar ram | för kablar med kontakt | IP54 | UL Typ 12
KEL-U och KEL-E är delbara kabelgenomföringsramar för industriella installationer, utvecklade för styrning, tätning och dragavlastning av kablar med kontakter.
Systemen möjliggör hög kabeltäthet, enkel montering och flexibel anpassning även i begränsat utrymme.
Specifikation
| Artikel: | KEL-U / KEL-E |
|---|---|
| Kategori: | Kabelgenomföringssystem för kablar med kontakt |
| Varumärke: | Icotek |
| IP-Klass: | IP54 |
| UL Typ: | UL Type 12 |
| Brandklass: | UL94-V0, självslocknande |
| Temperatur: | -40°C till 140°C |
| Material: | Polyamid |
| Monteringstyp: | Snap-in med KEL-SNAP, Skruvmontering |
| Egenskaper: | Vibrationssäker, UV-beständig, Silikonfri, Antikorrosiv (V2A versioner), Halogenfri |
Behöver du mer information?
Produktbeskrivning
Kabelgenomföringsram / KEL-U / KEL-E är ett delat kabelgenomföringsssystem för styrning av kablar med kontakter som ger en IP54 / UL typ 12 rating. Styrning, tätning och dragavlastning för kabeldiametrar från 1 till 35 mm.
Kabelgenomföringssystemet är enkelt att installera. Insatserna placeras i fack och är säkert fastsatta på ramen under montering.
KEL-U-ramen matchar exakt håltagningsdimensionerna för 10/16/24-stifts standard industriella kontakter. Håltagning 36 mm eller 46 mm i höjd kan väljas beroende på vilka kablar som ska igenom. KEL-U-B ramen matchar exakt håltagningsmått 46x46mm.
KEL-E-versionen är särskilt lämpad för platta kontakter. Den lilla ramen är perfekt för applikationer med begränsat utrymme.
- En platt gummipackning ingår i sändningen.
Fördelar:
- Snabb och enkel montering
- Garantier på förkontakterade kablar bibehålles
- Ombyggnation, reparationer och underhåll kan göras mycket enklare och snabbare
- Hög kabeltäthet, brett utbud av genomföringar
- Dragavlastning enligt EN 62444
- Hög stabilitet, vibrationstålig
- Platsbesparande design
- Ökad packningstäthet vid användning av dubbla eller fyrdubbla genomföringar
