Kabelgenomföringsplatta | KEL-DPZ-CLICK

Multi-membran Snap-In | gängning M25 - M63 | IP65 - IP68

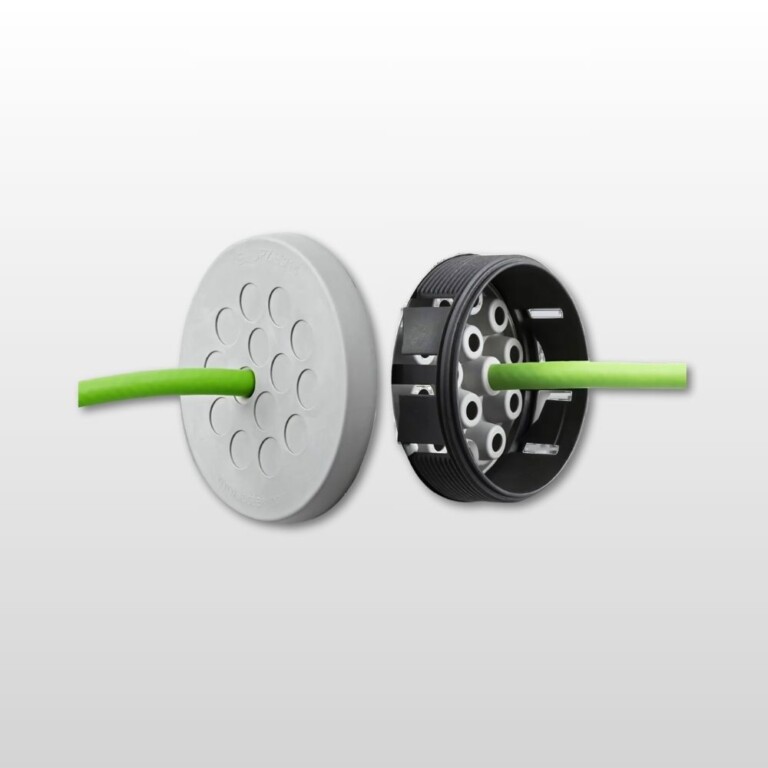

KEL-DPZ-CLICK är en kabelgenomföringsplatta med snäpp-in-montering, utvecklad för snabb installation i metriska utskärningar.
Den möjliggör tätning och dragavlastning av flera kablar utan kontakt med hög kapslingsklass.

Specifikation

Artikel:	KEL-DPZ-CLICK
Kategori:	Kabelgenomföringsplattor & multiflänsar
Varumärke:	Icotek
Skyddsklass:	IP54, IP55, IP64, IP65, IP66, IP67, IP68
Brandklass:	UL94-V0, självslocknande
Temperatur:	−40°C till 100°C
Material:	Elastomer
Material Basramen:	Polyamid
Monteringstyp:	Fäst med låsmutter,Snap-in
Egenskaper:	Silikonfri, Halogenfri

Behöver du mer information?

Ladda ner produkt PDF

Produktbeskrivning

Kabelgenomföringsplatta multi-membran / KEL-DPZ-CLICK är konstruerade för att genomföra och täta kablar utan kontakter eller fiberoptik (från 1,5 mm till 22 mm i diameter) i begränsat utrymme. Den nya versionen av de beprövade kabelgenomföringarna KEL-DPZ snäpps in direkt i håltagningen, vilket reducerar monteringstiden markant. KEL-DPZ-CLICK är gängad och passar metrisk håltagning från M25 till M63.

Snäpp in:
För väggtjocklek: 1 – 2.5 mm
Skyddsklass: IP65

Skruvas fast med hjälp av låsmutter:
För väggtjocklek: max. 11 mm
Skyddsklass: IP66 / IP68

Monteringen av KEL-DPZ-CLICK med kablar eller pneumatiska slangar kan ske snabbt och enkelt. Gör bara ett litet hål i det tunna membranet och tryck igenom kablarna.
KEL-DPZ-CLICK ger dragavlastning och Skyddsklass IP65 / IP66 / IP68.

ST-B-pluggar kan användas för att försegla genomborrade membran om kablar har tagits bort.

Fördelar:

Snabbt montage
Två olika monteringsalternativ: med skruv eller ”snäpp-in”
Hög kabeltäthet
Skyddsklass: IP65/IP66/IP68 (efter EN 60529)
Automatisk tätning och dragavlastning för kabeln
Lämplig för metrisk håltagning
Hygienisk design – fria från smutssamlande fördjupningar

Ritning

Video

Dokument & Övrigt

Ladda ner PDF

Art.nr	Benämning	Antal Kablar	Max Kabeldia.	Ytter Diameter	Håltagning Metrisk	Låsmutter	Kabeldia. Intervall	Färg	Enhet	St/fp
44050	KEL-DPZ-CLICK 25\|3	3	6.5	39	M25	52284	2 x 3.2-5.2 mm \| 1 x 3.2-6.5 mm	grå	st	10
44051	KEL-DPZ-CLICK 25\|4	4	5.2	39	M25	52284	4 x 3.2-5.2 mm	grå	st	10
44052	KEL-DPZ-CLICK 32\|4	4	12.5	44	M32	52285	3 x 3.2-6.5 mm \| 1 x 7.2-12.5 mm	grå	st	10
44053	KEL-DPZ-CLICK 32\|4-2	4	9.5	44	M32	52285	4 x 5-9.5 mm	grå	st	10
44054	KEL-DPZ-CLICK 32\|7	7	6.5	44	M32	52285	7 x 3.2-6.5 mm	grå	st	10
44055	KEL-DPZ-CLICK 40\|8	8	10.2	52	M40	52286	4 x 3.2-6.5 mm \| 4 x 5-10.2 mm	grå	st	10
44056	KEL-DPZ-CLICK 50\|8	8	12.5	62	M50	52287	5 x 5-10.2 mm \| 3 x 7.2-12.5 mm	grå	st	10
44057	KEL-DPZ-CLICK 50\|10	10	22.2	62	M50	52287	7 x 3.2-6.5 mm \| 2 x 5-10.2 mm \| 1 x 16-22.2 mm	grå	st	10
44058	KEL-DPZ-CLICK 50\|12	12	10.2	62	M50	52287	4 x 3.2-6.5 mm \| 8 x 5-10.2 mm	grå	st	10
44059	KEL-DPZ-CLICK 50\|19	19	6.5	62	M50	52287	19 x 3.2-6.5 mm	grå	st	10
44060	KEL-DPZ-CLICK 50\|78	78	5	62	M50	52287	76 x 1.5-2.6 mm \| 2 x 2.5-5 mm	grå	st	10
44061	KEL-DPZ-CLICK 63\|9	9	22.2	75	M63	52288	1 x 3.2-6.5 mm \| 3 x 5-10.2 mm \| 4 x 9-16.2 mm \| 1 x 16-22.2 mm	grå	st	10
44062	KEL-DPZ-CLICK 63\|13	13	16.2	75	M63	52288	4 x 3.2-6.5 mm \| 4 x 5-10.2 mm \| 5 x 9-16.2 mm	grå	st	10
44063	KEL-DPZ-CLICK 63\|14	14	10.2	75	M63	52288	14 x 5-10.2 mm	grå	st	10
44064	KEL-DPZ-CLICK 63\|35	35	6.5	75	M63	52288	35 x 3.2-6.5 mm	grå	st	10
