Kabelgenomföringsadapter 90° / KEA
För delade kabelgenomföringsramar & kabelgenomföringsplattor
Upp till IP66
Specifikation
IP-Klass: | IP54, IP65, IP66 |
---|---|
Brandklass: | UL94-V0, självslocknande |
Temperatur: | -40ºC till 120ºC |
Material: | Polyamid |
Monteringstyp: | Skruvmontering, Snap-in |
Egenskaper: | Vibrationssäker, Silikonfri, Halogenfri |
Kontakta oss gällande Kabelgenomföringsadapter 90° / KEA
Offertförfrågan, Ritningar eller allmänna frågor
Produktbeskrivning

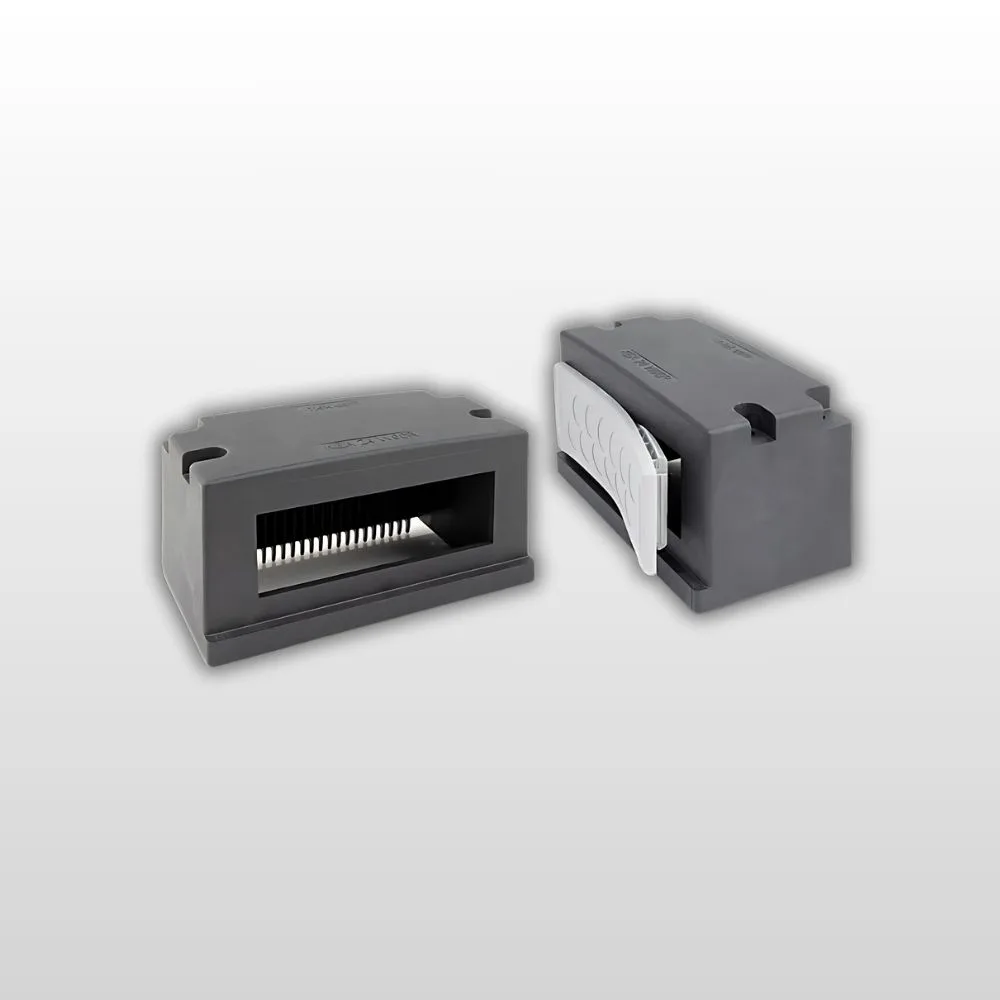

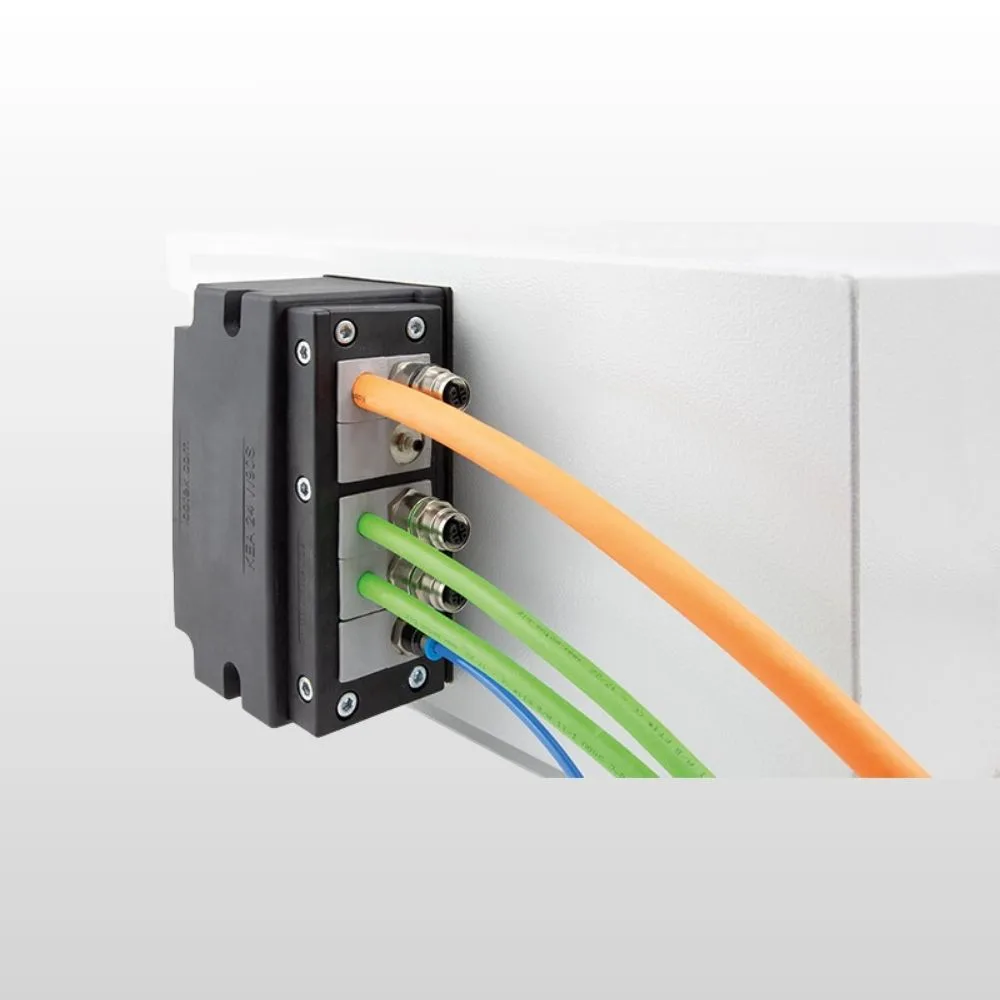

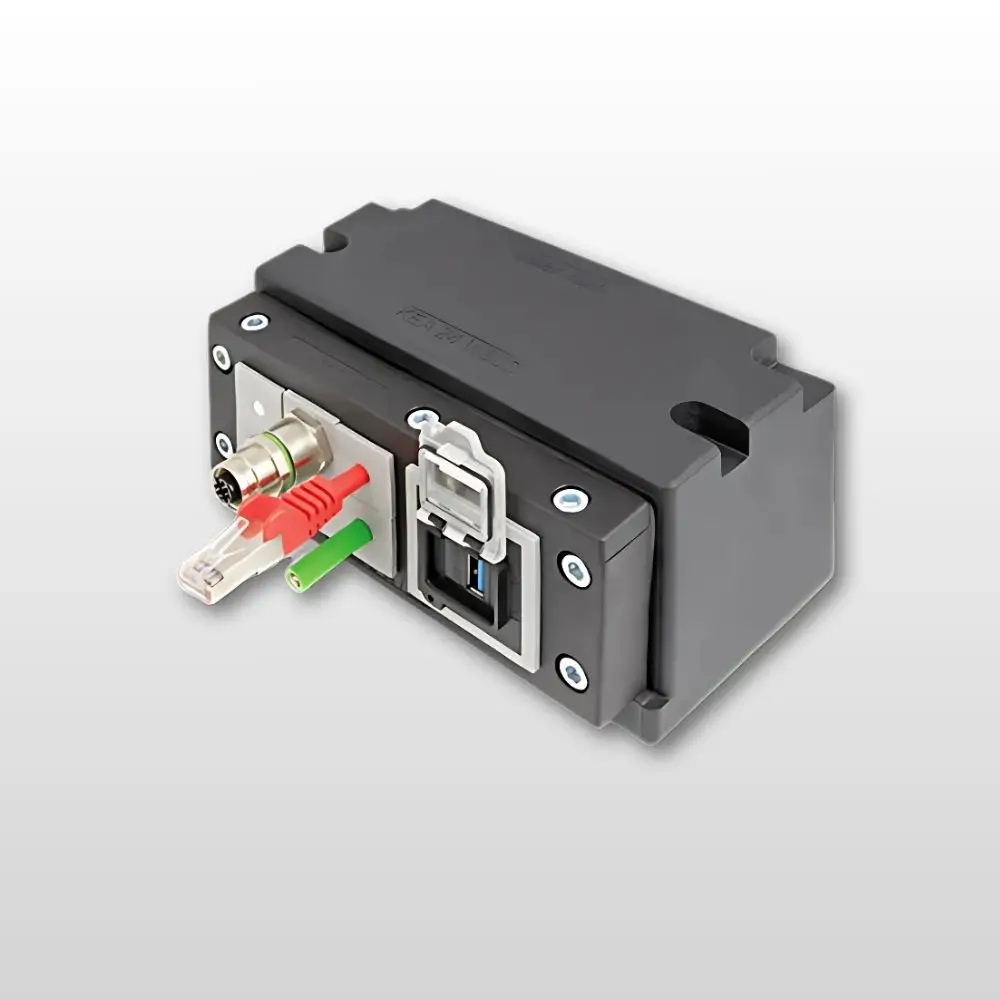

Kabelgenomföringsadapter 90° / KEA är en adapter för att få plats med olika kabelgenomföringsramar i storlek 24. Adaptern gör att kablar kan dras i 90° vinkel. Riktningen på installationen kan vara horisontell eller vertikal. Kablarna är skyddade mot mekaniska spänningar i in- och utgångsområdena. Väggmontage görs antingen med skruvar och muttrar eller med hjälp av gängade bussningar. En lämplig tätning för att sätta mot väggen ingår i leveransen. vi erbjuder även rektangulära punchar för håltagning.
Kabelgenomföringsplattorna KEL-DP 24 Typ B kan enkelt snäppas fast på KEA 24 W90 R.
Kabelgenomföringsramarna KEL-U 24, KEL-ER 24 och kabelgenomföringsplattorna KEL-DPZ 24 och KEL-DPU 24 kan skruvas på KEA 24 W90 S. Detta möjliggör införande av förmonterade och icke-monterade kablar.
IP–Klass (KEA + …):
- KEL-ER 24: IP54, IP65
- KEL-U 24: IP54
- KEL 24: IP54
- KEL-DPU 24: IP54, IP65
- KEL-DPZ 24: IP54, IP65, IP66
- KEL-DP 24 B: IP54
Fördelar:
- Möjliggör anpassning av kabelgenomföringramar i 90° vinkel
- Monteringen är snabb och enkel, delvis verktygsfri (R-variant)
- Hög packningsdensitet i kombination med kabelinföringsplattor (storlek 24)
- Mekaniskt skydd vid kabelingång och -utgång på grund av den stängda kapslingen
- Universal 90°-adapter för många icotek-produkter i storlek 24
- Utrymmesbesparande i apparatskåpet genom att böjradien förskjuts utåt
- Kantskydd
- Väggtätning ingår
- Hög stabilitet tack vare husets geometri
Dokument
Liknande produkter
-
Kabelgenomföringsplatta multi-membran / KEL-DP
Med hög kabeldensitet
IP64 | UL Type 12 -

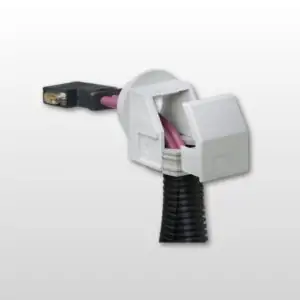

Kabelförskruvning 90°, delbar / KVT-W90
