Kabelförskruvningar Polyamid
Industriell standard kabelförskruvning i polyamid
Specifikation
| Artikel: | Kabelförskruvningar Polyamid |
|---|---|
| Kategori: | Kabelförskruvningar i Plast |
| Varumärke: | Bimed |
| Material Förskruvning: | Polyamid PA6 |
| Material Tätning runt kabel: | Kloropren CR |
| Skyddsklass: | IP 68 - 5 Bar, 30 min, IP66 |
| Typ Rating: | TYPE1, 4X |
| Brandklass: | V2 enligt UL94 |
| Driftstemperatur: | Permanent -20 °C till +100 °C |
| Gängtyp: | Metrisk |
| Färg: | RAL7035 | RAL7001 | RAL 9005 |
| Certifikat: | CE, VDE, CSA, UL, UR, DNV |
Behöver du pris & mer information?
Produktbeskrivning
Kabelförskruvningar Polyamid är det perfekta valet för industriella standardapplikationer. Dessa förskruvningar erbjuder enkel montering och högkvalitativ dragavlastning, vilket garanterar tillförlitlig prestanda. Med beprövad tätningsteknik och internationella godkännanden kan du vara säker på att dessa kabelförskruvningar lever upp till de högsta standarderna. Oavsett om det handlar om tung industri eller andra krävande applikationer, så är dessa kabelförskruvningar i polyamid ett pålitligt val för dina behov.
- För industriella standardapplikationer
- UL- och VDE-certifierade tillsammans med olika andra godkännanden – se tekniska data för fullständiga detaljer
- Enkel montering
- Högkvalitativ dragavlastning och tätning, pålitlig prestanda för industriella standardapplikationer
- Aktuella internationella godkännanden
Ritning
Artikelnummer
| Art.nr | Benämning | Storlek | Kabeldiameter Ø mm | Gängans längd TL mm | Höjd H mm | Skyddsklass | Färg | ||
|---|---|---|---|---|---|---|---|---|---|
| CBM-1S | Kabelförskruvning | PA | M12x1,5 | 3 – 6.5 | 8 | 25,3 | IP68 | RAL7035 | ||
| CBM-0S | Kabelförskruvning | PA | M12x1,5 | 3 – 6.5 | 8 | 25,3 | IP68 | RAL7001 | ||
| CBM-2S | Kabelförskruvning | PA | M12x1,5 | 3 – 6.5 | 8 | 25,3 | IP68 | RAL9005 | ||
| CBI-1S | Kabelförskruvning | PA | M12x1,5 | 2 – 5 | 8 | 25.3 | IP68 | RAL7035 | ||
| CBI-0S | Kabelförskruvning | PA | M12x1,5 | 2 – 5 | 8 | 25.3 | IP68 | RAL7001 | ||
| CBI-2S | Kabelförskruvning | PA | M12x1,5 | 2 – 5 | 8 | 25.3 | IP68 | RAL9005 | ||
| CBM-EN-1SRL | Kabelförskruvning | PA | M12x1,5 | 2 – 5 | 15 | 25.3 | IP68 | RAL7035 | ||
| CBM-EN-0SRL | Kabelförskruvning | PA | M12x1,5 | 2 – 5 | 15 | 25.3 | IP68 | RAL7001 | ||
| CBM-EN-2SRL | Kabelförskruvning | PA | M12x1,5 | 2 – 5 | 15 | 25.3 | IP68 | RAL9005 | ||
| CBM-EN-11 | Kabelförskruvning | PA | M16x1,5 | 4 – 8 | 8 | 27,4 | IP68 | RAL7035 | ||
| CBM-EN-01 | Kabelförskruvning | PA | M16x1,5 | 4 – 8 | 8 | 27,4 | IP68 | RAL7001 | ||
| CBM-EN-21 | Kabelförskruvning | PA | M16x1,5 | 4 – 8 | 8 | 27,4 | IP68 | RAL9005 | ||
| CBM-11 | Kabelförskruvning | PA | M16x1,5 | 5 – 10 | 10 | 32.2 | IP68 | RAL7035 | ||
| CBM-01 | Kabelförskruvning | PA | M16x1,5 | 5 – 10 | 10 | 32.2 | IP68 | RAL7001 | ||
| CBM-21 | Kabelförskruvning | PA | M16x1,5 | 5 – 10 | 10 | 32.2 | IP68 | RAL9005 | ||
| CBM-11L | Kabelförskruvning | PA | M16x1,5 | 5 – 10 | 15 | 32.2 | IP68 | RAL7035 | ||
| CBM-01L | Kabelförskruvning | PA | M16x1,5 | 5 – 10 | 15 | 32.2 | IP68 | RAL7001 | ||
| CBM-21L | Kabelförskruvning | PA | M16x1,5 | 5 – 10 | 15 | 32.2 | IP68 | RAL9005 | ||
| CBM-12 | Kabelförskruvning | PA | M20x1,5 | 6 – 12 | 10 | 32,4 | IP68 | RAL7035 | ||
| CBM-02 | Kabelförskruvning | PA | M20x1,5 | 6 – 12 | 10 | 32,4 | IP68 | RAL7001 | ||
| CBM-22 | Kabelförskruvning | PA | M20x1,5 | 6 – 12 | 10 | 32,4 | IP68 | RAL9005 | ||
| CBM-13 | Kabelförskruvning | PA | M20x1,5 | 10 – 14 | 10 | 31.9 | IP68 | RAL7035 | ||
| CBM-03 | Kabelförskruvning | PA | M20x1,5 | 10 – 14 | 10 | 31.9 | IP68 | RAL7001 | ||
| CBM-23 | Kabelförskruvning | PA | M20x1,5 | 10 – 14 | 10 | 31.9 | IP68 | RAL9005 | ||
| CBM-12L | Kabelförskruvning | PA | M20x1,5 | 6 – 12 | 15 | 32.4 | IP68 | RAL7035 | ||
| CBM-02L | Kabelförskruvning | PA | M20x1,5 | 6 – 12 | 15 | 32.4 | IP68 | RAL7001 | ||
| CBM-22L | Kabelförskruvning | PA | M20x1,5 | 6 – 12 | 15 | 32.4 | IP68 | RAL9005 | ||
| CBM-EN-13 | Kabelförskruvning | PA | M25x1,5 | 11 – 17 | 8 | 37,7 | IP68 | RAL7035 | ||
| CBM-EN-03 | Kabelförskruvning | PA | M25x1,5 | 11 – 17 | 8 | 37,7 | IP68 | RAL7001 | ||
| CBM-EN-23 | Kabelförskruvning | PA | M25x1,5 | 11 – 17 | 8 | 37,7 | IP68 | RAL9005 | ||
| CBM-15 | Kabelförskruvning | PA | M25x1,5 | 13 – 18 | 10 | 38.4 | IP68 | RAL7035 | ||
| CBM-05 | Kabelförskruvning | PA | M25x1,5 | 13 – 18 | 10 | 38.4 | IP68 | RAL7001 | ||
| CBM-25 | Kabelförskruvning | PA | M25x1,5 | 13 – 18 | 10 | 38.4 | IP68 | RAL9005 | ||
| CBM-EN-13L | Kabelförskruvning | PA | M25x1,5 | 11 – 17 | 15 | 37.7 | IP68 | RAL7035 | ||
| CBM-EN-03L | Kabelförskruvning | PA | M25x1,5 | 11 – 17 | 15 | 37.7 | IP68 | RAL7001 | ||
| CBM-EN-23L | Kabelförskruvning | PA | M25x1,5 | 11 – 17 | 15 | 37.7 | IP68 | RAL9005 | ||
| CBM-EN-14 | Kabelförskruvning | PA | M32x1,5 | 15 – 21 | 10 | 42,3 | IP68 | RAL7035 | ||
| CBM-EN-04 | Kabelförskruvning | PA | M32x1,5 | 15 – 21 | 10 | 42,3 | IP68 | RAL7001 | ||
| CBM-EN-24 | Kabelförskruvning | PA | M32x1,5 | 15 – 21 | 10 | 42,3 | IP68 | RAL9005 | ||
| CBM-17 | Kabelförskruvning | PA | M32x1,5 | 18 – 25 | 15 | 43.3 | IP68 | RAL7035 | ||
| CBM-07 | Kabelförskruvning | PA | M32x1,5 | 18 – 25 | 15 | 43.3 | IP68 | RAL7001 | ||
| CBM-27 | Kabelförskruvning | PA | M32x1,5 | 18 – 25 | 15 | 43.3 | IP68 | RAL9005 | ||
| CBM-EN-14L | Kabelförskruvning | PA | M32x1,5 | 15 – 21 | 15 | 42.3 | IP68 | RAL7035 | ||
| CBM-EN-04L | Kabelförskruvning | PA | M32x1,5 | 15 – 21 | 15 | 42.3 | IP68 | RAL7001 | ||
| CBM-EN-24L | Kabelförskruvning | PA | M32x1,5 | 15 – 21 | 15 | 42.3 | IP68 | RAL9005 | ||
| CBM-EN-15 | Kabelförskruvning | PA | M40x1,5 | 19 – 28 | 10 | 47,4 | IP68 | RAL7035 | ||
| CBM-EN-05 | Kabelförskruvning | PA | M40x1,5 | 19 – 28 | 10 | 47,4 | IP68 | RAL7001 | ||
| CBM-EN-25 | Kabelförskruvning | PA | M40x1,5 | 19 – 28 | 10 | 47,4 | IP68 | RAL9005 | ||
| CBM-EN-15R | Kabelförskruvning | PA | M40x1,5 | 16 – 23 | 18 | 47.4 | IP68 | RAL7035 | ||
| CBM-EN-05R | Kabelförskruvning | PA | M40x1,5 | 16 – 23 | 18 | 47.4 | IP68 | RAL7001 | ||
| CBM-EN-25R | Kabelförskruvning | PA | M40x1,5 | 16 – 23 | 18 | 47.4 | IP68 | RAL9005 | ||
| CBM-EN-15L | Kabelförskruvning | PA | M40x1,5 | 19 – 28 | 18 | 47.4 | IP68 | RAL7035 | ||
| CBM-EN-05L | Kabelförskruvning | PA | M40x1,5 | 19 – 28 | 18 | 47.4 | IP68 | RAL7001 | ||
| CBM-EN-25L | Kabelförskruvning | PA | M40x1,5 | 19 – 28 | 18 | 47.4 | IP68 | RAL9005 | ||
| CBM-19 | Kabelförskruvning | PA | M50x1,5 | 30 – 38 | 18 | 54,8 | IP68 | RAL7035 | ||
| CBM-09 | Kabelförskruvning | PA | M50x1,5 | 30 – 38 | 18 | 54,8 | IP68 | RAL7001 | ||
| CBM-29 | Kabelförskruvning | PA | M50x1,5 | 30 – 38 | 18 | 54,8 | IP68 | RAL9005 | ||
| CBI-19 | Kabelförskruvning | PA | M50x1,5 | 25 – 31 | 18 | 54.8 | IP68 | RAL7035 | ||
| CBI-09 | Kabelförskruvning | PA | M50x1,5 | 25 – 31 | 18 | 54.8 | IP68 | RAL7001 | ||
| CBI-29 | Kabelförskruvning | PA | M50x1,5 | 25 – 31 | 18 | 54.8 | IP68 | RAL9005 | ||
| CBM-20 | Kabelförskruvning | PA | M63x1,5 | 34 – 44 | 18 | 54,9 | IP68 | RAL7035 | ||
| CBM-10 | Kabelförskruvning | PA | M63x1,5 | 34 – 44 | 18 | 54,9 | IP68 | RAL7001 | ||
| CBM-30 | Kabelförskruvning | PA | M63x1,5 | 34 – 44 | 18 | 54,9 | IP68 | RAL9005 | ||
| CBI-20 | Kabelförskruvning | PA | M63x1,5 | 29 – 35 | 18 | 54.9 | IP68 | RAL7035 | ||
| CBI-10 | Kabelförskruvning | PA | M63x1,5 | 29 – 35 | 18 | 54.9 | IP68 | RAL7001 | ||
| CBI-30 | Kabelförskruvning | PA | M63x1,5 | 29 – 35 | 18 | 54.9 | IP68 | RAL9005 |
Tillbehör
Video
Dokument
Du kanske också gillar....
Snapp-in förskruvning i polyamid, utan gänga

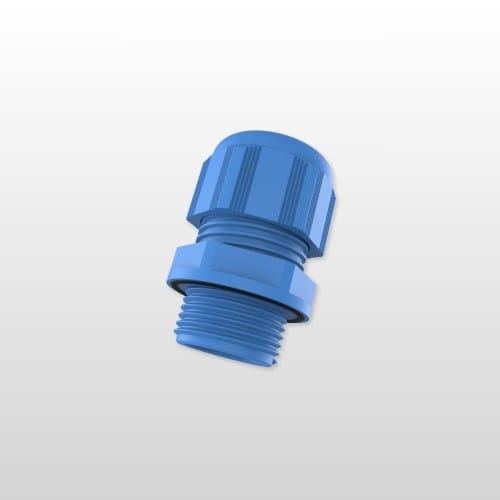

High Performance förskruvning i polyamid
