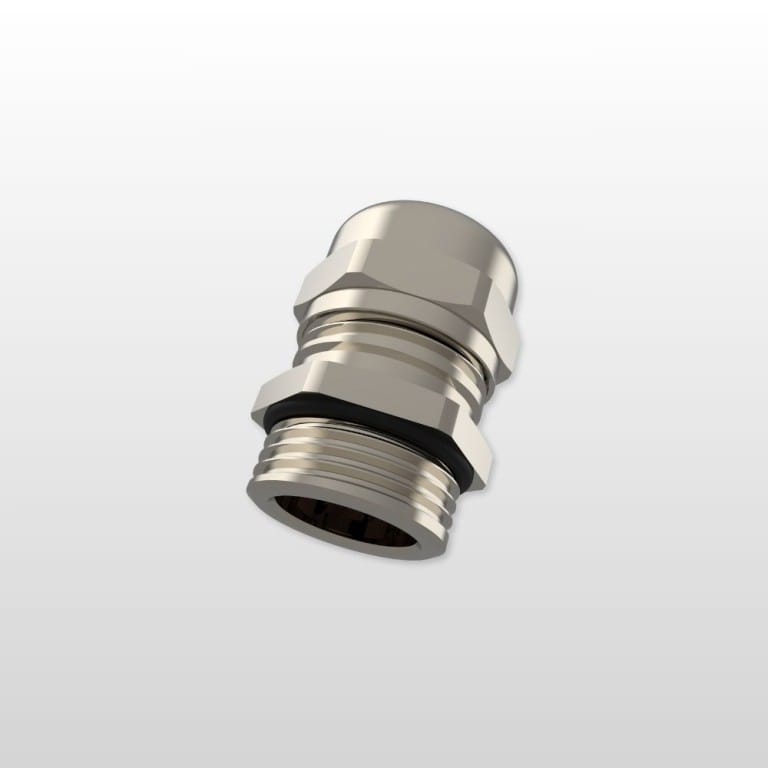

Kabelförskruvningar | EMC 2
EMC Kabelförskruvning | mässing | fast fjäderkontakt | M12 - M63 | Klämradie Ø3-44mm | IP68
Kabelförskruvning EMC 2 i mässing är en EMC-skyddad förskruvning för metallkapslingar och maskiner, framtagen för applikationer där elektromagnetisk kompatibilitet är avgörande.
Den kraftiga kontaktfjädern säkerställer långvarig 360°-kontakt mot kabelskärmen och ger en enkel, tillförlitlig installation i krävande EMC-miljöer.
Specifikation
| Artikel: | Kabelförskruvningar | EMC 2 |
|---|---|
| Kategori: | Kabelförskruvningar EMC |
| Varumärke: | Bimed |
| Material kabelgenomföring: | Mässing |
| Material Tätning runt kabel: Kloropren | Kloropren CR |
| Material insats: | Polyamid PA6 |
| Material kontaktfjäder: | Kopparlegering |
| Material O-ring mot kapsling: | NBR |
| Skyddsklass: | IP 69, IP 68 - 5 Bar, 30 min |
| Rating: | TYPE 4X |
| Brandklass: | V2 enligt UL94 |
| Driftstemperatur: | Permanent -20 °C to +100 °C |
| Gängtyp: | Metrisk |
| Certifikat: | CE, UL, VDE, DNV |
Behöver du mer information?
Produktbeskrivning
Kabelförskruvningar EMC 2 Mässing. upptäck våra specialdesignade EMC-skyddande kabelförskruvningar. De kombinerar överlägsen prestanda med enkel installation. EMC 2 är den perfekta lösningen för dina mest krävande applikationer inom elektromagnetisk kompatibilitet. Idealisk för metallmaskiner och höljen där EMC-skydd är avgörande för optimal prestanda och säkerhet. Välj EMC 2 för en tillförlitlig, effektiv och långvarig lösning på dina EMC-utmaningar. Med sin kombination av avancerad teknik och användarvänlig design är denna produkt ett oumbärligt tillskott till din industriella verktygslåda.
- Specialdesignad EMC-förskruvningar.
- Långvarig kontakt med kraftig kontaktfjäder
- Enkel montering:
- 1- installera kabelgenomföringen
- 2- förbered kabelmantel
- 3- sätt i kabeln
- 4- dra åt locket.
- Högkvalitativ dragavlastning och tätning, pålitlig prestanda för EMC-applikationer.
- UL- och VDE-certifierade tillsammans med olika andra godkännanden – se tekniska data för fullständiga detaljer
Ritning
Video
Dokument & Övrigt
| Art.nr | Benämning | Storlek | Kabeldiameter Min | Kabeldiameter Max | Skärmdiameter Min | Skärmdiameter Max | TL | Höjd H | Skyddsklass | Material | Enhet | St/fp | Antal | Offert |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CBMEM-0S | Kabelförskruvning EMC 2 | BR | M12x1.5 | 3 | 6.5 | 2.5 | 4.5 | 6 | 24 | IP68 | Mässing | ||||
| CBMEN-0S | Kabelförskruvning EMC 2 | BR | M12x1.5 | 3 | 6.5 | 2.5 | 4.5 | 12 | 24 | IP68 | Mässing | ||||
| CBMEM-01 | Kabelförskruvning EMC 2 | BR | M16x1.5 | 4 | 8 | 3.5 | 6 | 7 | 25.5 | IP68 | Mässing | ||||
| CBMEN-01 | Kabelförskruvning EMC 2 | BR | M16x1.5 | 4 | 8 | 3.5 | 6 | 12 | 25.5 | IP68 | Mässing | ||||
| CBMEM-02 | Kabelförskruvning EMC 2 | BR | M20x1.5 | 6 | 12 | 5 | 10 | 8 | 26.5 | IP68 | Mässing | ||||
| CBMEN-02 | Kabelförskruvning EMC 2 | BR | M20x1.5 | 6 | 12 | 5 | 10 | 12 | 26.5 | IP68 | Mässing | ||||
| CBMEM-03 | Kabelförskruvning EMC 2 | BR | M25x1.5 | 10 | 14 | 8.5 | 11.5 | 8 | 30 | IP68 | Mässing | ||||
| CBMEN-03 | Kabelförskruvning EMC 2 | BR | M25x1.5 | 10 | 14 | 8.5 | 11.5 | 12 | 30 | IP68 | Mässing | ||||
| CBMEM-04 | Kabelförskruvning EMC 2 | BR | M32x1.5 | 13 | 18 | 11 | 14 | 9 | 35 | IP68 | Mässing | ||||
| CBMEN-04 | Kabelförskruvning EMC 2 | BR | M32x1.5 | 13 | 18 | 11 | 14 | 15 | 35 | IP68 | Mässing | ||||
| CBMEM-05 | Kabelförskruvning EMC 2 | BR | M40x1.5 | 18 | 25 | 16 | 20 | 9 | 40.5 | IP68 | Mässing | ||||
| CBMEN-05 | Kabelförskruvning EMC 2 | BR | M40x1.5 | 18 | 25 | 16 | 20 | 15 | 40.5 | IP68 | Mässing | ||||
| CBMEM-06 | Kabelförskruvning EMC 2 | BR | M50x1.5 | 22 | 32 | 20 | 27 | 9 | 50 | IP68 | Mässing | ||||
| CBMEN-06 | Kabelförskruvning EMC 2 | BR | M50x1.5 | 22 | 32 | 20 | 27 | 15 | 50 | IP68 | Mässing | ||||
| CBMEM-07 | Kabelförskruvning EMC 2 | BR | M63x1.5 | 34 | 44 | 31 | 40 | 14 | 55 | IP68 | Mässing | ||||
| CBMEN-07 | Kabelförskruvning EMC 2 | BR | M63x1.5 | 34 | 44 | 31 | 40 | 18 | 55 | IP68 | Mässing |
