E COR / EC100820

B1000 H800 D200

Specifikation

Artikel: EC100820 Kategori: Fabrikat:
Mått:1000 × 800 × 200 mm (B × H × D)
Skyddsklass:IP55 / NEMA 4
Material:1,2 mm Sendzimirförzinkad stålplåt
Ytbehandling:Epoxypulverlack, RAL 7035
Slagmotstånd:IK10 enligt IEC 62262
Tätning:Skumgjuten polyuretantätning
Godkännanden:CE, RoHS, TUV, RINA, EAC
Vikt:ca 54,9 kg (inkl. förpackning)
EAN-kod:8050880890507
Ritningar:2D PDF - STEP - DWG - EPLAN

Betyg: 5/5

Vill du veta mer?

Produktbeskrivning

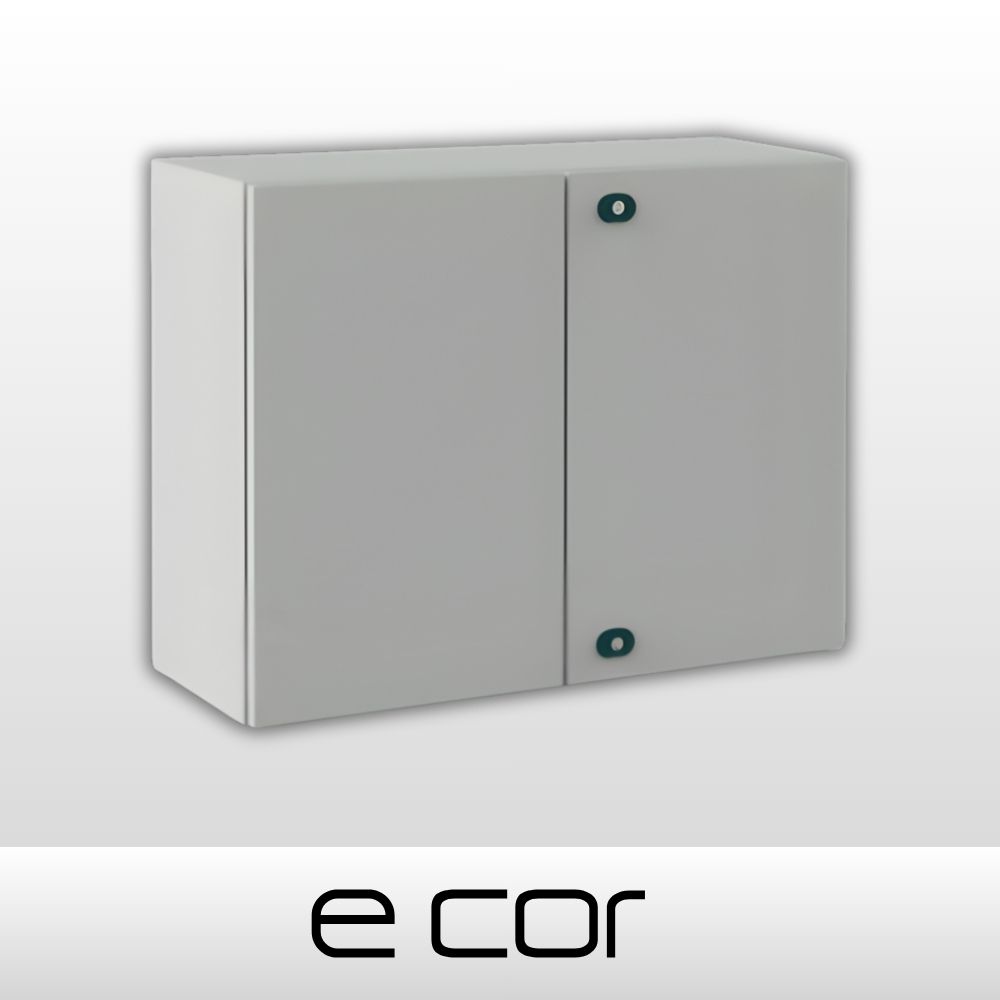

E COR / EC100820 – Väggskåp med Blank Dubbeldörr & Montageplåt

E COR är en kompakt och slitstark väggmonterad kapsling från ETA:s E COR-serie, framtagen för att skydda elektrisk och elektronisk utrustning i krävande industrimiljöer. Kapslingen är tillverkad i 1,2 mm Sendzimirförzinkad stålplåt, vilket ger ett pålitligt korrosionsskydd och utmärkt mekanisk hållfasthet.

Ytan är behandlad med elektroforesgrund och pulverlack i RAL 7035 (ljusgrå) för ytterligare skydd och ett professionellt utseende. Dörren är försedd med polyuretantätning (skumgjuten) och ger tillsammans med den helsvetsade konstruktionen ett tätt skydd enligt IP55 / NEMA 4 och slagfasthet IK10, vilket gör kapslingen lämplig för både dammiga och fuktiga miljöer.

Med sina mått på 1000 × 800 × 200 mm (B × H × D) är EC100820 idealisk för mindre installationer där tillförlitlighet och enkel montering är i fokus. Kapslingen levereras komplett med dörr, bakplåt, och skruvsats för jordanslutning.

Ingår i leveransen

  • Kapsling – Helsvetsad stomme i 1,2 mm Sendzimirförzinkad stålplåt, lackerad i RAL 7035.
  • Vändbar dörr – Monterad med skumgjuten tätning och försett med 3,0 mm dubbelbits låssystem.
  • Montageplåt – I förzinkat stål 2 mm.
  • Kabelgenomföringsfläns – För tät och flexibel kabeldragning.
  • Skruvsats – För jordning och invändig montering.

E COR logo

Dokument

Ritningar för: E COR / EC100820

Artikelnummer Tillbehör

Art.nrTypBenämningSt/fp
ECPO100080IBlank dörr E CORB1000 H8001
ECPO100080CBlank dörr E CORB1000 H8001
ECIC0004Blank kabelgenomföringsplattaB310 H1102
ECIC0004FL21Kabelgenomföringsplatta övergång till FL21B310 H1102
ECIA0004Ventilerad kabelgenomföringsplattaB310 H1102
ECIF0004Håltagen kabelgenomföringsplattaB310 H1102
ECTP0500Horisontell dörrskena E CORB50010
ECWA0001Dörrstopp E COR90°/100°/110°1
ECSF0001Väggfäste E CORMonteringshål Ø 10 mm4
ECTU0200Djupskenor E CORD2004
ECMC0001Dörrbrytare inkl. fäste E COR Microswitch1
ECPF100080Mikroperforerad montageplåt E CORB1000 H8001
ECPA100080Montageplåt E CORB1000 H8001
ECRP0001Justerare för montageplåt E COR10
ECZP1000Plint E CORB1000 H1002
ECMR080019″ rackstolpar 5HEH8462
