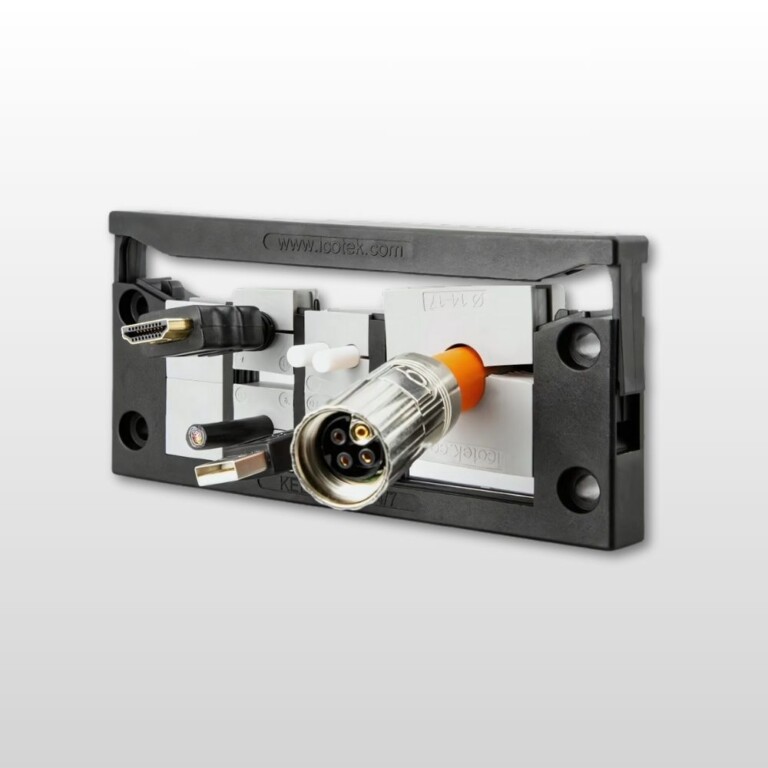

Kabelgenomföringsram / KEL-QUICK
För kablar med kontakt
Verktygslös montering
IP54
KEL-QUICK är en delbar kabelgenomföringsram för industriella installationer, utvecklad för snabb och verktygsfri montering av QT-genomföringar för kablar med eller utan kontakt.
Ramen möjliggör hög kabeltäthet och förenklar ombyggnation, service och underhåll.
Specifikation
| Artikel: | Kabelgenomföringsram / KEL-QUICK |
|---|---|
| Kategori: | Kabelgenomföringssystem för kablar med kontakt |
| Varumärke: | Icotek |
| IP-Klass: | IP54 |
| Brandklass: | UL94-V0, självslocknande |
| Temperatur: | -40ºC till 140ºC |
| Material: | Polyamid |
| Monteringstyp: | Skruvmontering, Snap-in med KEL-Snap |
| Egenskaper: | UV-beständig, Silikonfri, Halogenfri, Antikorrosiv |
Behöver du pris & mer information?
Produktbeskrivning
Kabelgenomföringsram / KEL-QUICK är ett kompakt system för genomföring och tätning av kablar med kontakt, såväl som för ledningar eller pneumatiska slangar som använder delade QT-genomföringar. Efter att ha fyllt ramen med QT-genomföringar och kablar, kläms locket på ramen utan att använda verktyg. Den delbara Kabelgenomföringsram / KEL-QUICK kan antingen monteras med skruv eller helt enkelt knäppas in i KEL-SNAP-ramen. En platt gummipackning ingår i sändningen.
- KEL-QUICK -B har håltagningsdimension 46 x 36 mm
- KEL-QUICK 10 för 10-pin standard industriella kontakter (65 x 36 mm)
- KEL-QUICK 16 för 16-pin standard industriella kontakter (86 x 36 mm)
- KEL-QUICK 24 för mått på 24-stifts kontaktdon
Fördelar:
- Snabbt montage genom att ”klicka” i ramen utan verktyg eller skruvar
- Garantier på förkontakterade kablar kvarstår
- Ombyggnation, reparationer och underhåll kan göras enkelt och snabbt
- Hög kabeltäthet, brett utbud av genomföringar
- Ökad packningstäthet vid användning av dubbla eller fyrdubbla genomföringar
