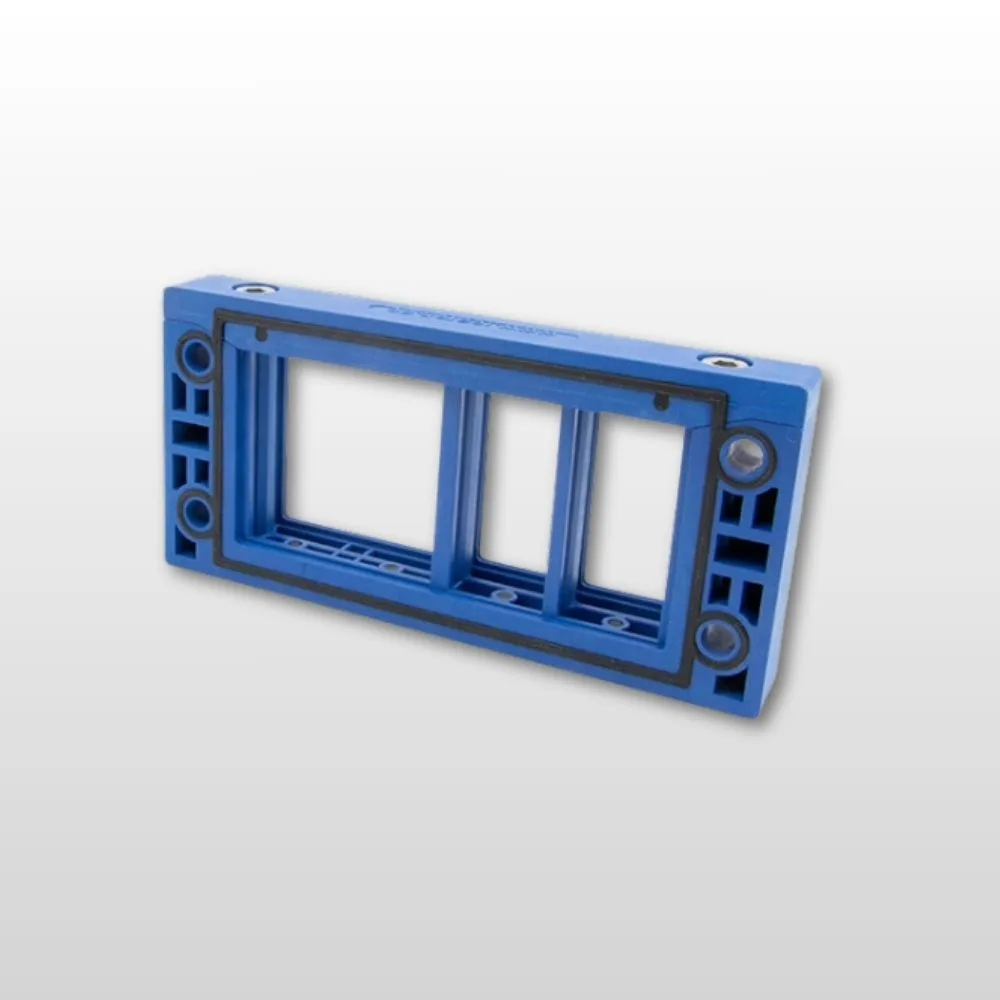

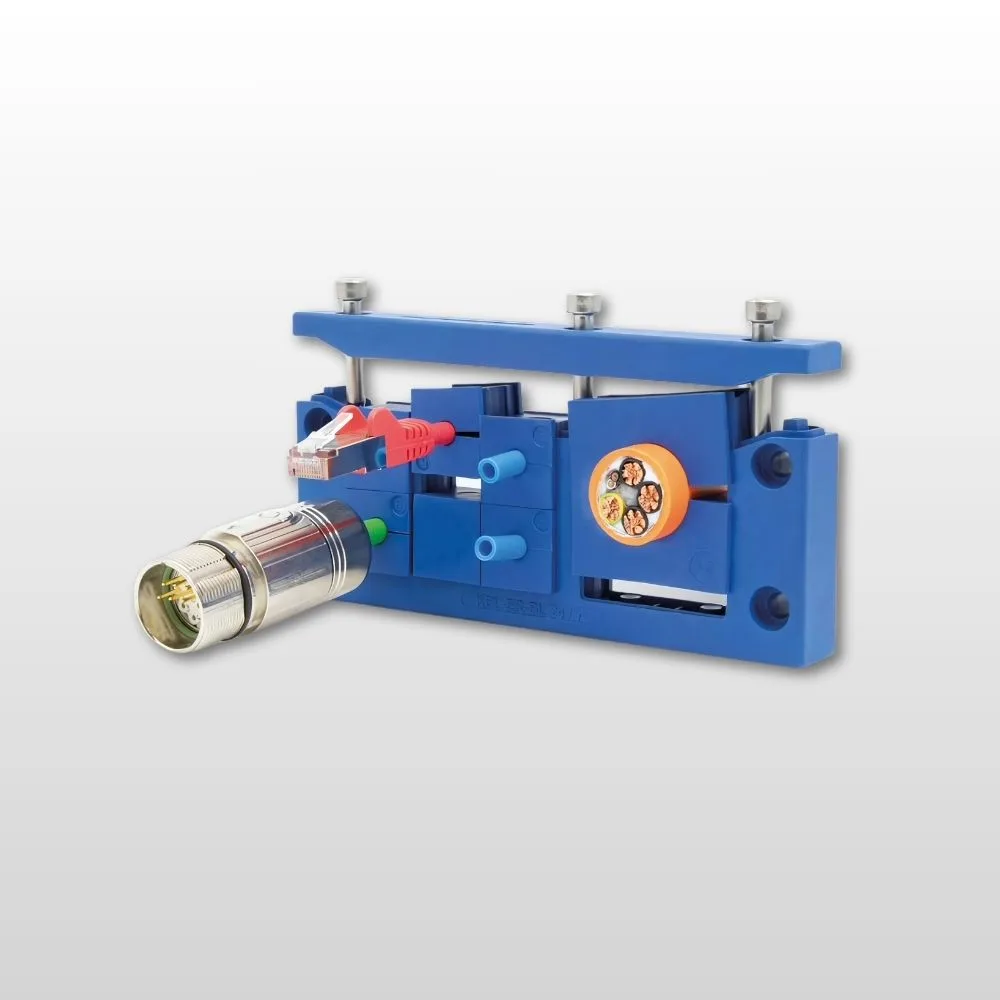

Kabelgenomföringsram / KEL-ER-BL

Delbar ram för livsmedelsindustri
för kablar med kontakt
IP64 - IP65

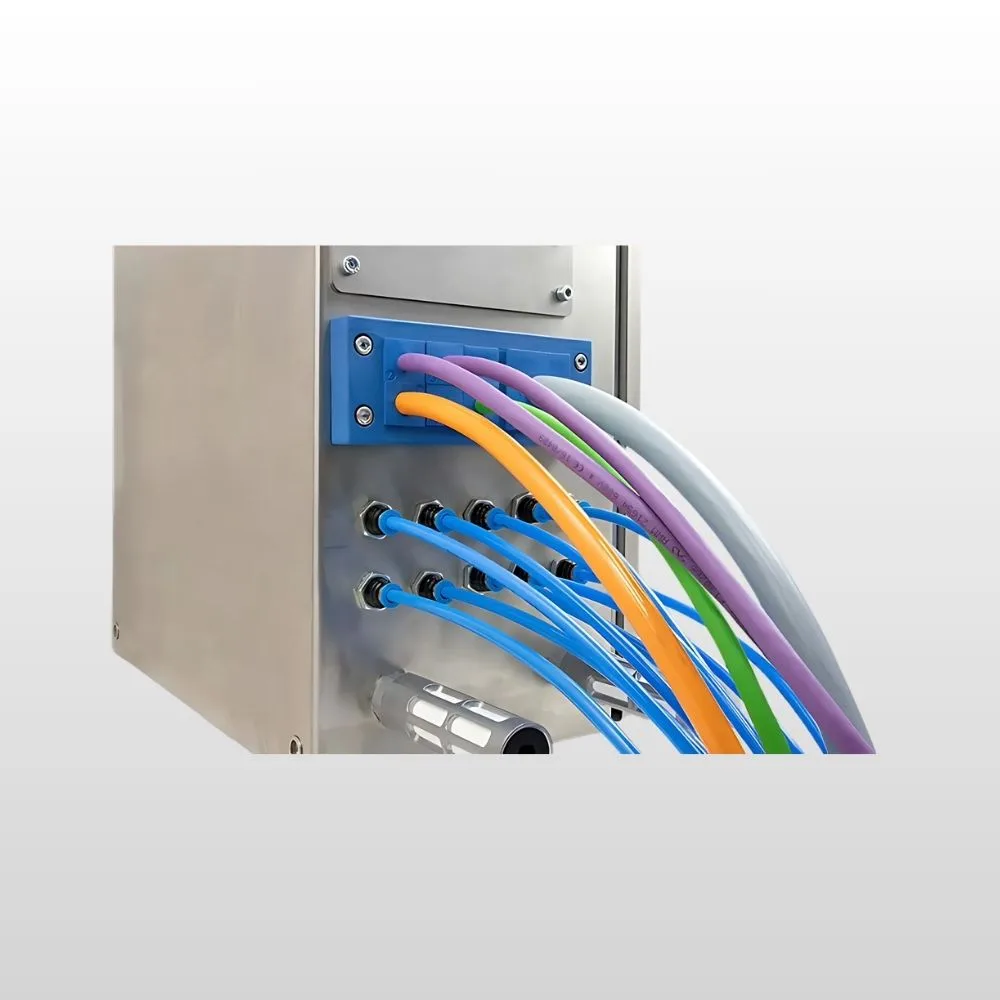

KEL-ER-BL är en delbar kabelgenomföringsram i blå signalfärg för industriella installationer, utvecklad för kablar med eller utan kontakt inom exempelvis livsmedels- och läkemedelsindustri.
Kabelgenomföringsramen möjliggör hög kabeltäthet, dragavlastning enligt EN 62444 och säker tätning med skyddsklass IP65.

Specifikation

Artikel:	Kabelgenomföringsram / KEL-ER-BL
Kategori:	Kabelgenomföringssystem för kablar med kontakt
Varumärke:	Icotek
IP-Klass:	IP65, IP64, IP55, IP54
Brandklass:	UL94-V0, självslocknande
Temperatur:	−40°C till 140°C
Material:	Polyamid
Monteringstyp:	Skruvmontering
Egenskaper:	Vibrationssäker, UV-beständig, Silikonfri, Halogenfri, Rostskyddande

Behöver du pris & mer information?

Produktbeskrivning

Kabelgenomföringsram / KEL-ER-BL i signalfärgen blå används företrädesvis inom livsmedelsförpackningar och bearbetningsmaskiner där det inte finns någon direkt kontakt med livsmedel. Produkter i denna signalfärg är också populära inom läkemedelssektorn.

KEL-ER-BL är ett delat kabelgenomföringssystem för kablar med och utan kontakter. Beroende på storlek kan kablar med en diameter på 1 till 16 mm ( insatser KT-BL 1 till KT-BL 15 ) eller 16 till 35 mm ( insatser KT-BL 16 till 34 ) dras, tätas med IP65 och avlastas enligt EN 62444. Kabelinsatserna placeras i fack och är säkert fästa vid ramen under montering.

KEL-ER-BL-ramarna matchar exakt håltagningsmåtten för 10-, 16- och 24-poliga standardkontakter för industrin. Beroende på vilka kablar som ska dras kan en håltagningshöjd väljas med 36 mm eller 46 mm. KEL-ER-BL-B-ramen matchar håltagningsmåtten för mätinstrument på 46 × 46 mm.

Den enradiga kabelgenomföringen KEL-ER-BL-E kännetecknas av sin platsbesparande design och är därför idealisk för trånga utrymmen och kablar med platta kontakter (t.ex. Sub-D).

Tack vare den injicerade tätningen och användningen av enkla insatser uppnår KEL-ER-BL-serien skyddsklass IP65.

Om ytan är grovt strukturerad eller något ojämn rekommenderar vi att man installerar den blå extra plana gummipackningen som medföljer leveransen.

Fördelar:

Garanti på förkontakterade kablar kvarstår
Eftermontering, reparationer och underhåll kan göras mycket enklare och snabbare
Hög kabeltäthet, brett utbud av genomföringar
Dragavlastning enligt EN 62444
Hög stabilitet, vibrationsbeständig
Utrymmesbesparande form
