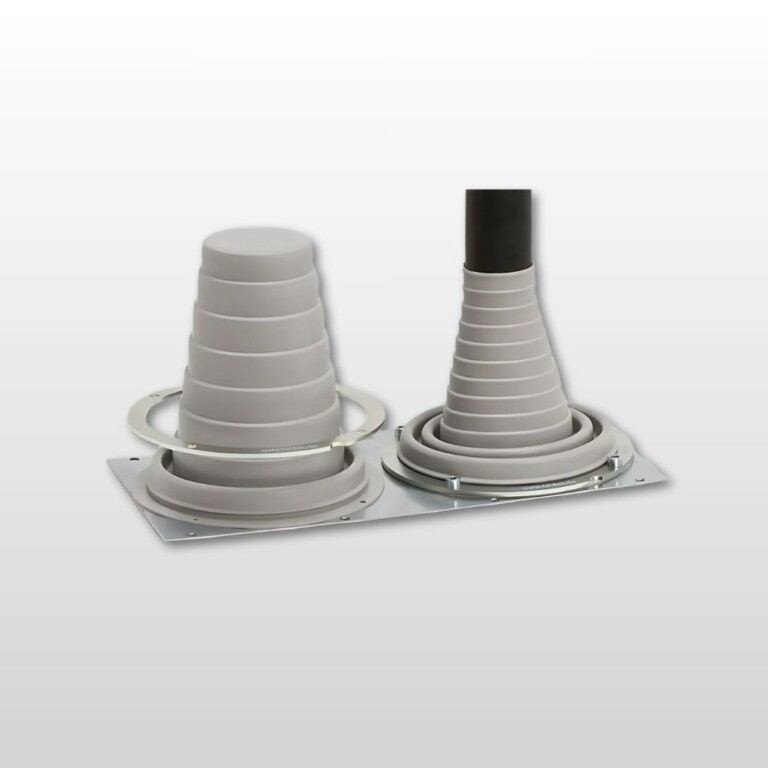

Kabelgenomföringspyramid / KEL-ULTRA flex
För ledningar upp till Ø115mm
IP66 | UL Type 12
KEL-ULTRA flex är en flexibel kabelgenomföring för stora och styva kablar, särskilt framtagen för ström- och försörjningskablar.
Den möjliggör enkel införing och tätning av kablar med stora diametrar där traditionella kabelförskruvningar är svåra att använda.
Specifikation
| Artikel: | Kabelgenomföringspyramid / KEL-ULTRA flex |
|---|---|
| Kategori: | Kabelgenomföringsplattor & multiflänsar |
| Varumärke: | Icotek |
| Skyddsklass: | IP54, IP55, IP64, IP65, IP66 |
| UL Typ: | UL Type 12 |
| Temperatur: | -40°C till 100°C |
| Material: | Elastomer |
| Material Fästring: | Stål, galvaniskt förzinkat |
| Monteringstyp: | Skruvmontering |
| Egenskaper: | Silikonfri, Halogenfri |
Behöver du pris & mer information?
Produktbeskrivning
Kabelgenomföringspyramid / KEL-ULTRA flex är utformad som ett kabeluttag för strömkabel eller för en stor kabel eller ledning som är svår att hantera. KEL-ULTRA flex finns i två storlekar och är idealisk för dirigering och tätning av kablar och ledningar med en diameter från 25 till 115 mm. På grund av den höga flexibiliteten hos elastomer pyramiden är det lättare att sätta i stora tjocka kablar med KEL-ULTRA flex än att använda vanliga kabelförskruvningar. Kabelgenomföringspyramid / KEL-ULTRA flex monteras snabbt och enkelt med metallringen och skruvarna efter införandet av kabel eller ledning. Denna ring möjliggör en cirkulär fastsättning och tätning av hylsan vid höljets vägg.
- Ringen levereras med varje KEL-ULTRA flex
- Kapning av genomföringen: Kabeldiameter mindre 25%
- Det rekommenderas att extra dragavlastning ges för kablar som en del av installationen
Fördelar:
- Det är möjligt att installera fasta kablar i vinklar
- Certifierade skydd typer IP66 (efter EN 60529)
