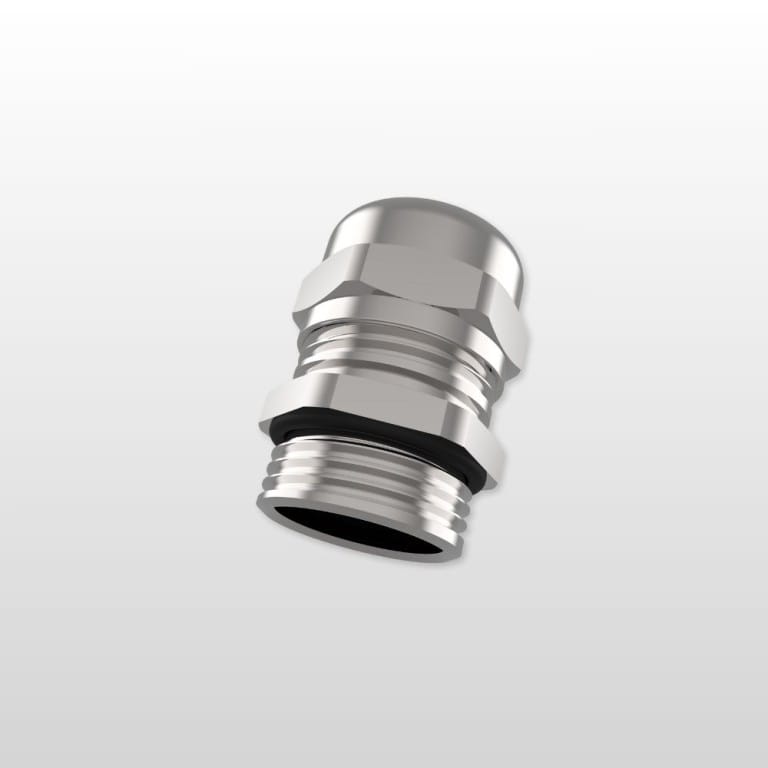

Kabelförskruvningar Rostfria / CBMSC
Kabelförskruvningar av industristandard i Rostfritt stål
Specifikation
| Artikel: | Kabelförskruvningar Rostfria / CBMSC |
|---|---|
| Kategori: | Kabelförskruvningar i Metall |
| Varumärke: | Bimed |
| Material kabelgenomföring: | Rostfritt stål 1.4305 / AISI 303 (AISI 316L på begäran) |
| Material tätning: | Kloropren |
| Material insats: | Polyamid PA6 |
| Material O-ring: | NBR |
| IP-Klass: | IP69, IP68 - 5 Bar, 30 min , IP66 |
| Rating: | TYPE 1, 4X |
| Brandklass: | V2 enligt UL94 |
| Driftstemperatur: | Permanent -20 °C till +100 °C |
| Certifikat: | CE, UL, VDE, DNV |
Behöver du pris & mer information?
Betyg: 5/5
Produktbeskrivning
Kabelförskruvningar Rostfria är det perfekta valet för industriella standardapplikationer i krävande och korrosiva miljöer. Dessa förskruvningar erbjuder enkel montering och högkvalitativ dragavlastning, vilket garanterar tillförlitlig prestanda. Med beprövad tätningsteknik och internationella godkännanden kan du vara säker på att dessa kabelförskruvningar lever upp till de högsta standarderna. Oavsett om det handlar om applikationer utomhus, inom livsmedelsindustri eller läkemedelsindustri och andra känsliga applikationer är dessa kabelförskruvningar i rostfritt stål ett pålitligt val för dina behov.
- För högkvalitativa maskiner och höljen.
- För högkvalitativa applikationer i korrosiva miljöer.
- Applikationer: Utomhus, livsmedelsindustri, läkemedelsindustri och andra känsliga applikationer.
- UL- och VDE-certifierade tillsammans med olika andra godkännanden – se tekniska data för fullständiga detaljer
- Enkel montering: installera kabelgenomföringen – sätt i kabeln – dra åt locket.
- Högkvalitativ dragavlastning och tätning, pålitlig prestanda för industriella standardapplikationer.
- Aktuella internationella godkännanden.
Ritning
Artikelnummer
| Art.nr | Benämning | Storlek | Kabeldiameter Ø mm | Gängans längd TL mm | Höjd H mm |
|---|---|---|---|---|---|
| CBMSC-0S | Kabelförskruvning Rostfri | M12x1,5 | 3,0 – 6,5 | 6,0 | 24,0 |
| CBMSC-01 | Kabelförskruvning Rostfri | M16x1,5 | 4,0 – 8,0 | 7,0 | 25,5 |
| CBMSC-02 | Kabelförskruvning Rostfri | M20x1,5 | 6,0 – 12,0 | 8,0 | 26,5 |
| CBMSC-03 | Kabelförskruvning Rostfri | M25x1,5 | 10,0 – 14,0 | 8,0 | 30,0 |
| CBMSC-04 | Kabelförskruvning Rostfri | M32x1,5 | 13,0 – 18,0 | 9,0 | 35,0 |
| CBMSC-E5 | Kabelförskruvning Rostfri | M40x1,5 | 19,0 – 28,0 | 9,0 | 45,5 |
| CBMSC-06 | Kabelförskruvning Rostfri | M50x1,5 | 22,0 – 32,0 | 9,0 | 50,0 |
| CBMSC-07 | Kabelförskruvning Rostfri | M63x1,5 | 34,0 – 44,0 | 14,0 | 55,0 |
Tillbehör
| Art.nr | Benämning | Storlek | Yttre Ø mm | Höjd mm |
|---|---|---|---|---|
| CBMBLS-01 | Kontramutter Rostfri | M12 | 16,6 | 2,8 |
| CBMBLS-02 | Kontramutter Rostfri | M16 | 21,0 | 3,0 |
| CBMBLS-03 | Kontramutter Rostfri | M20 | 26,5 | 3,5 |
| CBMBLS-04 | Kontramutter Rostfri | M25 | 33,0 | 4,0 |
| CBMBLS-05 | Kontramutter Rostfri | M32 | 39,5 | 5,0 |
| CBMBLS-06 | Kontramutter Rostfri | M40 | 51,0 | 5,0 |
| CBMBLS-07 | Kontramutter Rostfri | M50 | 66,0 | 5,0 |
| CBMBLS-08 | Kontramutter Rostfri | M63 | 77,0 | 6,0 |

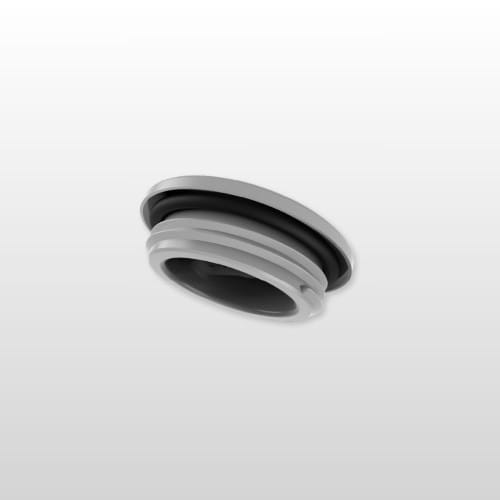

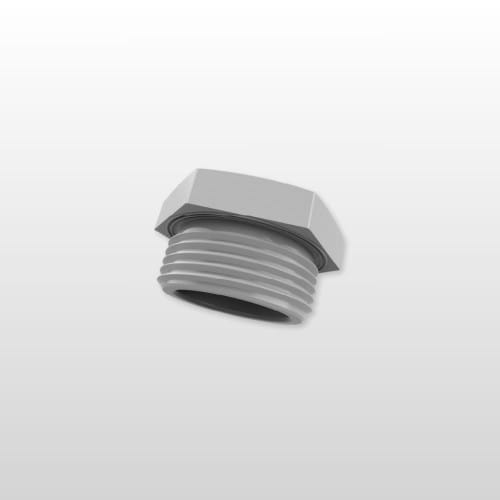

| Art.nr | Benämning | Passar kabelförskruvning | Storlek | För Diameter Ø mm | Plugg Ø P mm | Färg |
|---|---|---|---|---|---|---|
| CBDP-09-02 | Plugg Polyamid | M12 | 9 | 3,0 – 6,5 | 4,0 | RAL 7035 |
| CBDP-11-12 | Plugg Polyamid | M16 | 11 | 4,0 – 8,0 | 8,0 | RAL 7035 |
| CBDP-16-12 | Plugg Polyamid | M20 | 16 | 6,0 – 12,0 | 12 | RAL 7035 |
| CBDP-20-12 | Plugg Polyamid | M25 | 20 | 11,0 – 17,0 | 16,4 | RAL 7035 |
| CBDP-24-12 | Plugg Polyamid | M32 | 24 | 15,0 – 21,0 | 20,4 | RAL 7035 |
| CBDP-32-12 | Plugg Polyamid | M40 | 32 | 19,0 – 28,0 | 27,3 | RAL 7035 |
| CBDP-45-12 | Plugg Polyamid | M50 | 45 | 30,0 – 38,0 | 38,0 | RAL 7035 |
| CBDP-52-12 | Plugg Polyamid | M63 | 52 | 34,0 – 44,0 | 44,2 | RAL 7035 |
