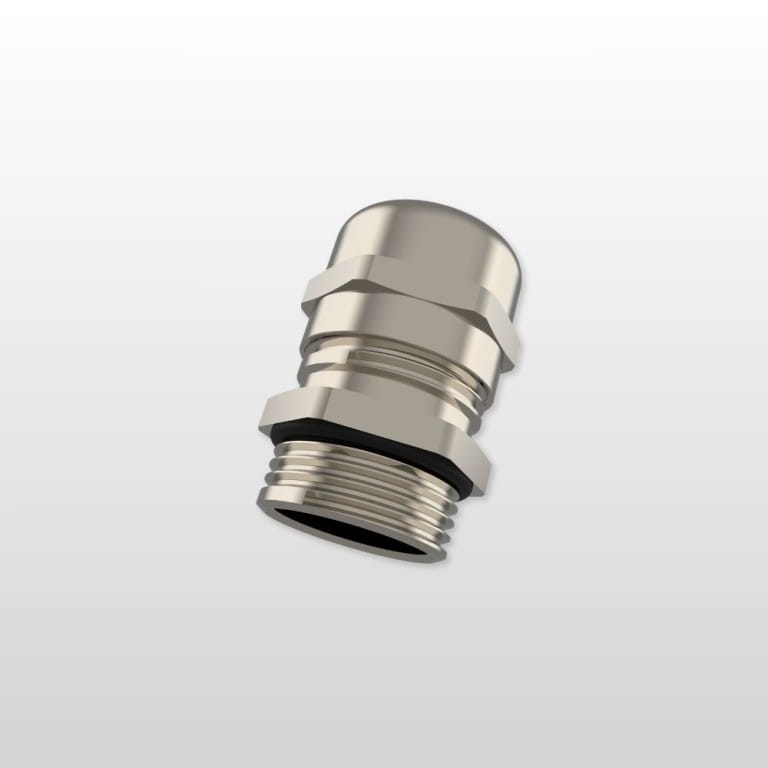

Kabelförskruvningar Metall / CBMBC
Industriell standard kabelförskruvningar i Mässing
Specifikation
| Artikel: | Kabelförskruvningar Metall / CBMBC |
|---|---|
| Kategori: | Kabelförskruvningar i Metall |
| Varumärke: | Bimed |
| Material kabelgenomföring: | Mässing |
| Material tätning: | Kloropren |
| Material spänninsats: | Polyamid PA6 |
| Material O-ring: | NBR |
| IP-Klass: | IP 68 - 5 Bar, 30 min, IP66 |
| Rating: | TYPE 1, 4X |
| Brandklass: | V2 enligt UL94 |
| Driftstemperatur: | Permanent -20 °C till +100 °C |
| Gängtyp: | Metrisk |
| Certifikat: | CE, UL, VDE, DNV |
Behöver du pris & mer information?
Betyg: 5/5
Produktbeskrivning
Kabelförskruvningar i metall är det perfekta valet för industriella standardapplikationer i krävande miljöer. Dessa förskruvningar erbjuder enkel montering och högkvalitativ dragavlastning, vilket garanterar tillförlitlig prestanda. Med beprövad tätningsteknik och internationella godkännanden kan du vara säker på att dessa kabelförskruvningar lever upp till de högsta standarderna. Oavsett om det handlar om tung industri eller andra krävande applikationer, så är dessa kabelförskruvningar i metall ett pålitligt val för dina behov.
- För industriella standardapplikationer i tuffa miljöer
- För maskiner och kapslingar
- Enkel montering
- Högkvalitativ dragavlastning och tätning, pålitlig prestanda för industriella standardapplikationer
- Aktuella internationella godkännanden
Ritning
Artikelnummer
| Art.Nr | Benämning | Storlek | Kabeldiameter Ø mm | Gängans längd TL mm | Höjd H mm |
|---|---|---|---|---|---|
| CBMBC-0S | Kabelförskruvning i Mässing | M12x1,5 | 3,0 – 6,5 | 6,0 | 24,0 |
| CBMBC-01 | Kabelförskruvning i Mässing | M16x1,5 | 4,0 – 8,0 | 7,0 | 25,5 |
| CBMBC-02 | Kabelförskruvning i Mässing | M20x1,5 | 6,0 – 12,0 | 8,0 | 26,5 |
| CBMBC-02S | Kabelförskruvning i Mässing | M20x1,5 | 10,0 – 14,0 | 8.0 | 30.0 |
| CBMBC-03 | Kabelförskruvning i Mässing | M25x1,5 | 10,0 – 14,0 | 8,0 | 30,0 |
| CBMBC-03S | Kabelförskruvning i Mässing | M25x1,5 | 13,0 – 18,0 | 8.0 | 35.0 |
| CBMBC-04 | Kabelförskruvning i Mässing | M32x1,5 | 13,0 – 18,0 | 9,0 | 35,0 |
| CBMBC-04S | Kabelförskruvning i Mässing | M32x1,5 | 18,0 – 25,0 | 9.0 | 46.0 |
| CBMBC-E5 | Kabelförskruvning i Mässing | M40x1,5 | 19,0 – 28,0 | 9,0 | 45,5 |
| CBMBC-06 | Kabelförskruvning i Mässing | M50x1,5 | 22,0 – 32,0 | 9,0 | 50,0 |
| CBMBC-07 | Kabelförskruvning i Mässing | M63x1,5 | 34,0 – 44,0 | 14,0 | 55,0 |
Tillbehör
| Art.nr | Benämning | Storlek | Yttre Ø mm | Höjd mm |
|---|---|---|---|---|
| CBMBL-01 | Kontramutter i Mässing | M12x1,5 | 16,6 | 2,8 |
| CBMBL-02 | Kontramutter i Mässing | M16x1,5 | 21,0 | 3,0 |
| CBMBL-03 | Kontramutter i Mässing | M20x1,5 | 26,5 | 3,5 |
| CBMBL-04 | Kontramutter i Mässing | M25x1,5 | 33,0 | 4,0 |
| CBMBL-05 | Kontramutter i Mässing | M32x1,5 | 39,5 | 5,0 |
| CBMBL-06 | Kontramutter i Mässing | M40x1,5 | 51,0 | 5,0 |
| CBMBL-07 | Kontramutter i Mässing | M50x1,5 | 66,00 | 5,0 |
| CBMBL-08 | Kontramutter i Mässing | M63x1,5 | 77,00 | 6,0 |
| Art.nr | Benämning | Passar kabelförskruvning | Storlek | För Diameter Ø mm | Plugg Ø P mm | Färg |
|---|---|---|---|---|---|---|
| CBDP-09-02 | Plugg Polyamid | M12 | 9 | 3,0 – 6,5 | 4,0 | RAL 7035 |
| CBDP-11-12 | Plugg Polyamid | M16 | 11 | 4,0 – 8,0 | 8,0 | RAL 7035 |
| CBDP-16-12 | Plugg Polyamid | M20 | 16 | 6,0 – 12,0 | 12 | RAL 7035 |
| CBDP-20-12 | Plugg Polyamid | M25 | 20 | 11,0 – 17,0 | 16,4 | RAL 7035 |
| CBDP-24-12 | Plugg Polyamid | M32 | 24 | 15,0 – 21,0 | 20,4 | RAL 7035 |
| CBDP-32-12 | Plugg Polyamid | M40 | 32 | 19,0 – 28,0 | 27,3 | RAL 7035 |
| CBDP-45-12 | Plugg Polyamid | M50 | 45 | 30,0 – 38,0 | 38,0 | RAL 7035 |
| CBDP-52-12 | Plugg Polyamid | M63 | 52 | 34,0 – 44,0 | 44,2 | RAL 7035 |
