Adapterinsatser / AT-M | AT-K-M | AT-K-Z
IMAS-CONNECT™
För KEL med inre gänga M5 - M25 & 1/4" - 1/8" | IP65/IP66
Specifikation
IP-Klass: | IP54, IP55, IP64, IP65, IP66 |
---|---|
Brandklass: | UL94-V0, självslocknande |
Temperatur: | −40°C till 100°C |
Material: | Elastomer |
Material Basramen: | Polyamid |
Egenskaper: | Silikonfri, Halogenfri |
Kontakta oss gällande Adapterinsatser / AT-M | AT-K-M | AT-K-Z
Offertförfrågan, Ritningar eller allmänna frågor
Produktbeskrivning

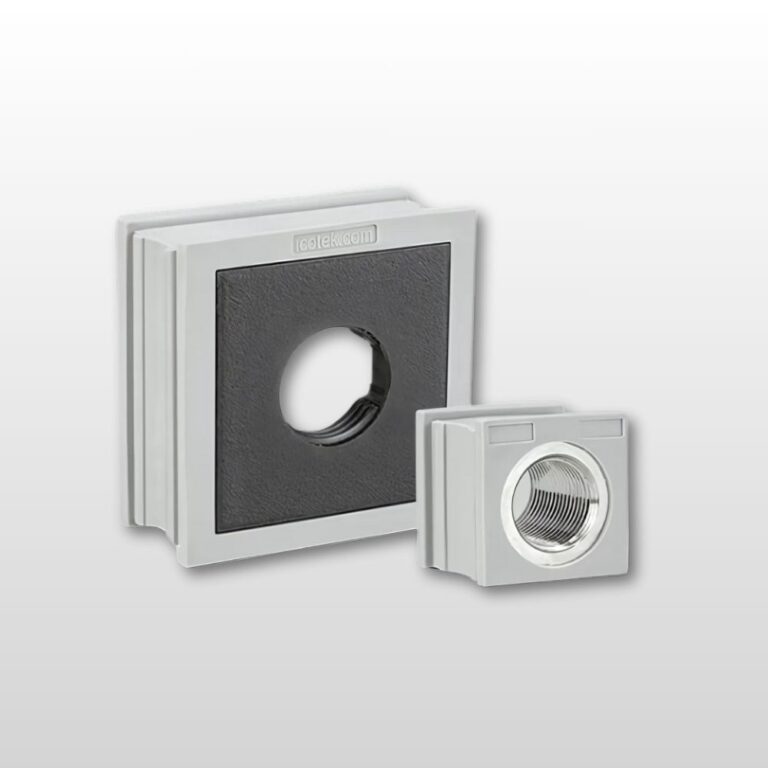

Adapterinsatser / AT-M
En genomföringsadapter (baserad på stora KT-genomföringen) med integrerade metriska gängor, lämpliga för delade kabelgenomföringsramar KEL. AT-M är gjorda av elastomer med en polyamidkropp. AT-M är idealisk för att skapa ett gränssnitt för signal-, data-, effekt- eller hybridkontakt genom att helt enkelt skruva in dem i AT-M-gängan. Tryckkompensationselement eller slangförskruvningar upp till M25 x 1,5 kan också skruvas in i AT-M.
AT-M finns med gänga: M12 x 1.0, M16 x 1.5, M20 x 1.5 och M25 x 1.5
- icotek erbjuder också skruvpluggar för storlekarna M16, M20 och M25 för att stänga den metriska inre gängan AT-M.
Adapterinsatser / AT-K-M(Z)
En genomföringsadapter (baserad på små KT-genomföringar) med integrerade metriska gängor, lämpliga för delade kabelgenomföringsramar. AT-K-M är gjorda av elastomer med en nickelpläterad mässingskropp. Genom att använda AT-K-M kan flera anslutningar sättas in direkt i kabelgenomföringsramen, t.ex. pneumatiska anslutningar M12 x 1,0, metriska anslutningar och tryckkompensationselement.
AT-K-M finns med gänga: M5 x 0,5, M8 x 1,0, M12 x 1,0, M12 x 1,5, M14 x 1.0, M16 x 1.5, 1/8″ och 1/4″ (AT-K-Z med Whitworth-rörgänga enligt ISO 227-1)
AT-M & AT-K-M(Z) är kompatibla med:
Kabelförskruvningar för kablar med kontakt
Kabelgenomföringssystem för kablar med kontakt
Fördelar:
- Genom att använda genomföringar kan panelanslutningar och uttag integreras direkt i kabelgenomföringssystemet
- Separat håltagning i höljets vägg är inte nödvändigt
- Platsbesparande design
