Jordskenor
för säker jordning i apparatskåp
Jordskenor används för att samla och fördela skyddsjord i apparatskåp och elinstallationer.
Rätt jordskena säkerställer korrekt potentialutjämning, servicevänligt montage och stabil drift i industriella miljöer.
Utforska vårt sortiment av jordskenor
För potentialutjämning i apparatskåp | 2000mm | 133st överfall
För jordning och potentialutjämning i apparatskåp | 1000mm | för samling av skyddsjordledare
För flera skyddsjordanslutningar | 1000mm | 153 st 16 mm² skruvanslutningar
Relaterade produktområden
FAQ – Vanliga frågor om jordskenor
Hur väljer jag rätt jordskena?
När du väljer jordskena är det viktigt att utgå från hur installationen är uppbyggd och vilka krav som finns på jordning och service.
Titta särskilt på:
- Antal anslutningar – ska räcka för både nuvarande och framtida behov
- Ledartvärsnitt – anpassa efter strömmar och standardkrav
- Montage – DIN-skena eller direkt på montageplåt
- Material – koppar eller mässing beroende på applikation
En korrekt dimensionerad jordskena ger tydlig struktur i apparatskåpet och minskar risken för felkopplingar.
När kan andra lösningar vara mer lämpliga?
Jordskenor är inte alltid den bästa lösningen i alla installationer.
I följande fall kan andra alternativ vara mer lämpliga:
- Vid enstaka jordpunkter kan direkt anslutning mot chassi vara tillräcklig
- Vid skärmanslutning av kablar är skärmklämmor ofta ett bättre val

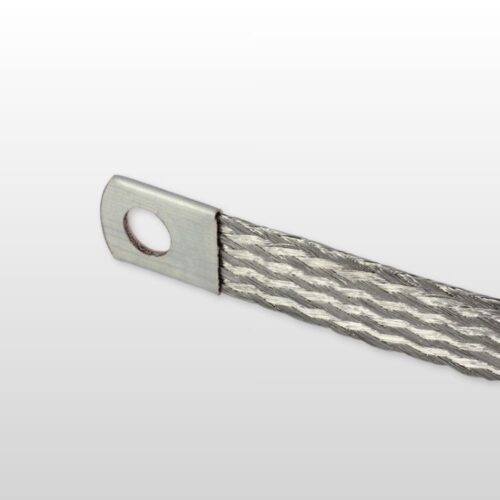

- Vid höga EMC-krav behöver jordskenan kompletteras med jordflätor
➡ Jordflätor – icotek sida
Varför är potentialutjämning viktigt i apparatskåp?
Potentialutjämning innebär att alla skyddsjordar samlas på en gemensam jordpunkt. Det minskar risken för spänningsskillnader och oönskade strömmar i installationen.
Korrekt potentialutjämning bidrar till:
- ökad personsäkerhet
- stabilare drift i systemet
- minskad risk för elektromagnetiska störningar
Vad är skillnaden mellan jordskena och PE-skena?
En PE-skena är en typ av jordskena avsedd för skyddsjord. I praktiken används begreppen ofta synonymt.
Vad är skillnaden mellan jordskenor i koppar och mässing?
Jordskenor i koppar används oftast i apparatskåp eftersom materialet har mycket låg elektrisk resistans och hög strömtålighet. Det gör koppar lämpligt för huvudjordning och potentialutjämning.
Mässing används istället där mekanisk stabilitet och korrosionsbeständighet är viktigare. Mässingsskenor förekommer ofta som kompletterande jordningspunkter i installationer.
Varför används koppar i jordskenor?
Koppar är det vanligaste materialet i jordskenor eftersom det har mycket god elektrisk ledningsförmåga.
Det gör att strömmar kan ledas bort effektivt och minskar risken för spänningsskillnader i apparatskåp. Därför används koppar ofta där flera skyddsjordar samlas på en gemensam punkt.
Hur många anslutningar bör en jordskena ha?
Välj alltid en jordskena med fler anslutningar än det aktuella behovet för att möjliggöra framtida utbyggnad.
Behöver jordskenor märkas?
Ja, märkning av jordpunkter underlättar service och minskar risken för fel vid installation och underhåll.
