Kabelförskruvningar DT Polyamid / CBMDS
Industriell standard kabelförskruvning med dubbeltätning i polyamid
Specifikation
| Artikel: | Kabelförskruvningar DT Polyamid / CBMDS |
|---|---|
| Kategori: | Kabelförskruvningar i Plast |
| Varumärke: | Bimed |
| Material Förskruvning: | Polyamid PA6 |
| Material Tätning: | Kloropren |
| IP-Klass: | IP 68 - 5 Bar, 30 min, IP66 |
| Typ Rating: | TYPE1, 4X |
| Brandklass: | V2 enligt UL94 |
| Driftstemperatur: | Permanent -20 °C till +100 °C |
| Gängtyp: | Metrisk |
| Certifikat: | CE, VDE, CSA, UL, UR, DNV |
Behöver du pris & mer information?
Betyg: 5/5
Produktbeskrivning

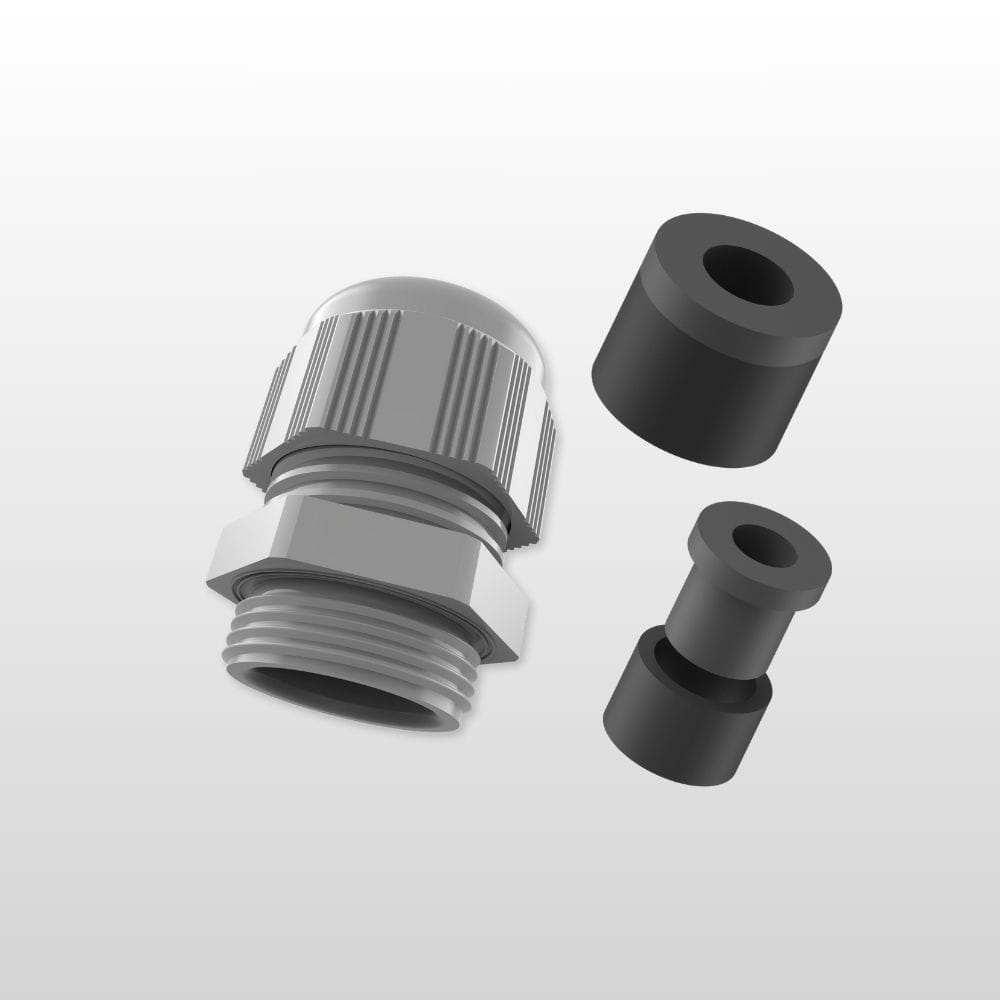

Kabelförskruvningar DT Polyamid / CBMDS är en förskruvning men dubbeltätning. Dessa förskruvningar är tillverkad med två kapslade tätningar som möjliggör tillförlitlig tätning för en bredare variation av kabeldiametrar. Med beprövad tätningsteknik och internationella godkännanden kan du vara säker på att dessa kabelförskruvningar lever upp till de högsta standarderna. Oavsett om det handlar om tung industri eller andra krävande applikationer, så är dessa kabelförskruvningar i polyamid ett pålitligt val för dina behov.
- För industriella standardapplikationer
- UL- och VDE-certifierade tillsammans med olika andra godkännanden – se tekniska data för fullständiga detaljer
- Enkel montering
- Högkvalitativ dragavlastning och tätning, pålitlig prestanda för industriella standardapplikationer
- Aktuella internationella godkännanden

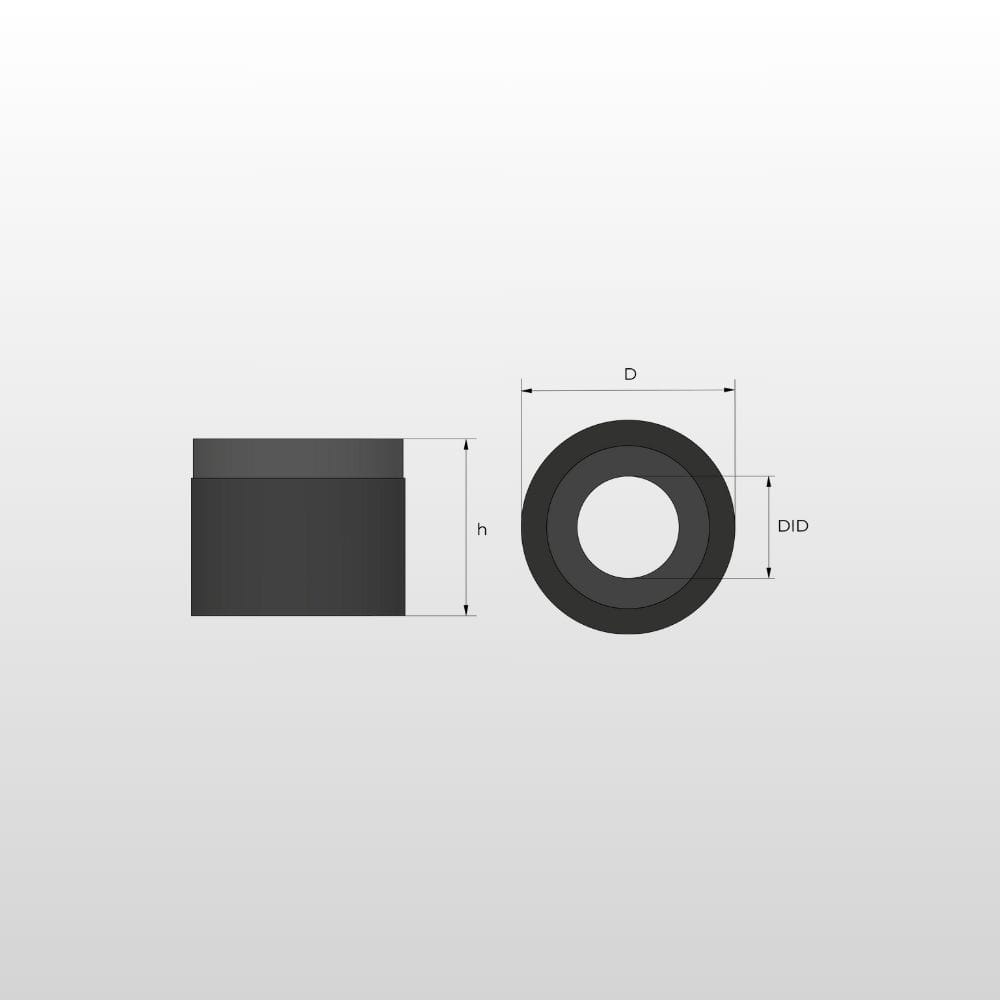

Ritning
Artikelnummer
| Art.nr | Benämning | Storlek | Kabeldiameter Ø mm | Gängans längd TL mm | Höjd H mm | Färg |
|---|---|---|---|---|---|---|
| CBM-EN-11-DS | Kabelförskruvning DT i Polyamid | M16 | 3,0 – 8,0 | 8,0 | 27,4 | RAL 7035 |
| CBM-11-DS | Kabelförskruvning DT i Polyamid | M16 | 3,0 – 10,0 | 10,0 | 32,2 | RAL 7035 |
| CBM-EN-12S-DS | Kabelförskruvning DT i Polyamid | M20 | 3,0 -13,0 | 10,0 | 34,0 | RAL 7035 |
| CBM-12-DS | Kabelförskruvning DT i Polyamid | M20 | 5,0 – 12,0 | 10,0 | 32,4 | RAL 7035 |
| CBM-13-DS | Kabelförskruvning DT i Polyamid | M20 | 7,0 – 14,0 | 10,0 | 31,9 | RAL 7035 |
| CBM-EN-13-DS | Kabelförskruvning DT i Polyamid | M25 | 8,0 – 17,0 | 10,0 | 37,7 | RAL 7035 |
| CBM-15-DS | Kabelförskruvning DT i Polyamid | M25 | 9,0 – 18,0 | 10,0 | 38,4 | RAL 7035 |
| CBM-EN-14-DS | Kabelförskruvning DT i Polyamid | M32 | 11,0 – 21,0 | 10,0 | 42,3 | RAL 7035 |
| CBM-17-DS | Kabelförskruvning DT i Polyamid | M32 | 13,0 – 25,0 | 15,0 | 43,3 | RAL 7035 |
Tillbehör
| Art.nr | Benämning | Storlek | Yttre Ø mm | Höjd mm | Färg |
|---|---|---|---|---|---|
| CBML-1S | Kontramutter med krage i Polyamid | M12x1,5 | 19,5 | 5,0 | RAL 7035 |
| CBML-11 | Kontramutter med krage i Polyamid | M16x1,5 | 24,2 | 5,0 | RAL 7035 |
| CBML-12 | Kontramutter med krage i Polyamid | M20x1,5 | 28,6 | 6,0 | RAL 7035 |
| CBML-13 | Kontramutter med krage i Polyamid | M25x1,5 | 35,0 | 6,0 | RAL 7035 |
| CBML-14 | Kontramutter med krage i Polyamid | M32x1,5 | 46,1 | 7,0 | RAL 7035 |
| CBML-15 | Kontramutter med krage i Polyamid | M40x1,5 | 55,3 | 7,0 | RAL 7035 |
| CBML-16 | Kontramutter med krage i Polyamid | M50x1,5 | 65,7 | 8,0 | RAL 7035 |
| CBML-17 | Kontramutter med krage i Polyamid | M63x1,5 | 82,5 | 8,0 | RAL 7035 |
| Art.nr | Benämning | Passar kabelförskruvning | Storlek | För Diameter Ø mm | Plugg Ø P mm | Färg |
|---|---|---|---|---|---|---|
| CBDP-09-02 | Plugg Polyamid | M12 | 9 | 3,0 – 6,5 | 4,0 | RAL 7035 |
| CBDP-11-12 | Plugg Polyamid | M16 | 11 | 4,0 – 8,0 | 8,0 | RAL 7035 |
| CBDP-16-12 | Plugg Polyamid | M20 | 16 | 6,0 – 12,0 | 12 | RAL 7035 |
| CBDP-20-12 | Plugg Polyamid | M25 | 20 | 11,0 – 17,0 | 16,4 | RAL 7035 |
| CBDP-24-12 | Plugg Polyamid | M32 | 24 | 15,0 – 21,0 | 20,4 | RAL 7035 |
| CBDP-32-12 | Plugg Polyamid | M40 | 32 | 19,0 – 28,0 | 27,3 | RAL 7035 |
| CBDP-45-12 | Plugg Polyamid | M50 | 45 | 30,0 – 38,0 | 38,0 | RAL 7035 |
| CBDP-52-12 | Plugg Polyamid | M63 | 52 | 34,0 – 44,0 | 44,2 | RAL 7035 |
