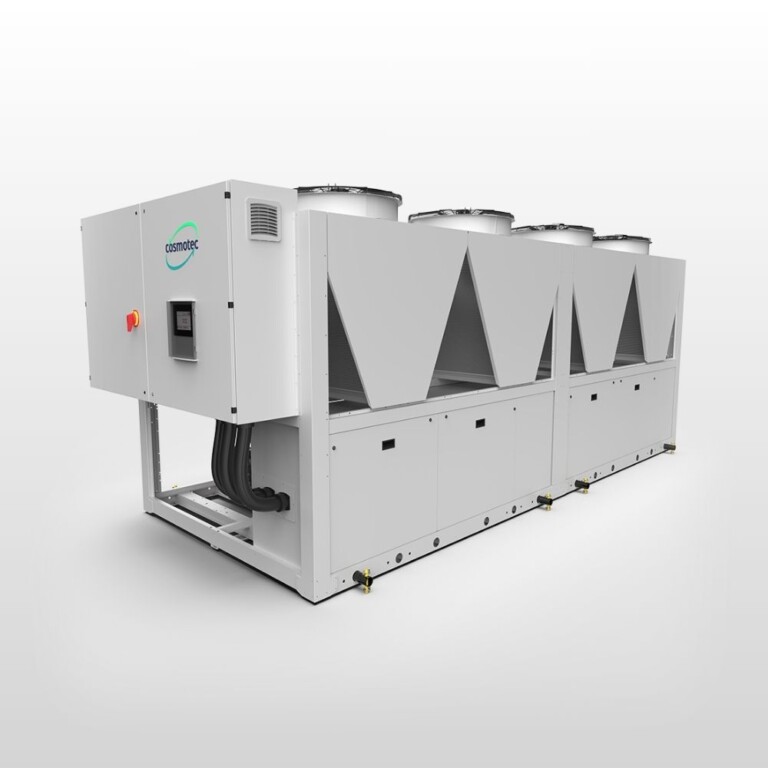

Chiller / WPA Techno

Air-cooled industrial liquid chiller
160kW-550kW

Description

Chiller / WPA Techno är en luftkyld industriell vätskekylare designad för processkylning 24/7, 365 dagar om året, luftkyld med två köldmediekretsar och scrollkompressorer installerade i tandem/trio optimerade för användning av R410A, platt-/rörförångare och kylkapacitet från 160 kW till 550 kW .

Cosmotecs erfarenhet av processkylning har lett till utvecklingen av denna serie av industriella kylaggregat som kan möta de breda driftsgränserna (både omgivnings- och användarsidan) som krävs av de nya teknologierna som används för energibesparing.

Alla kylaggregat i WPA-serien kännetecknas av höga nivåer av energieffektivitet (klass A eller B) och överensstämmelse med gränsvärdena som krävs enligt direktiv 2009/125/EC Ecodesign ErP 2021 .

Den integrerade Free Cooling-versionen som finns tillgänglig för WPA-serien möjliggör också betydande energibesparingar, särskilt vid installationer i områden med kallt eller tempererat klimat.

Även i versionen med låg ljudnivå , idealisk för installationer nära bostadsområden, bibehåller våra enheter hög prestanda och höga energibesparingar, vilket säkerställer lågt ljud.

Den elektroniska expansionsventilen (EEV) optimerar temperatur och tryck för gasavdunstning, ökar effektiviteten vid delbelastningar på användarsidan och hjälper till att utöka enhetens arbetsområde.

Microchannel -kondensatorerna är helt tillverkade av aluminium och uttryckligen utformade för att maximera kylaggregatets prestanda, och de gör det möjligt att reducera de totala dimensionerna och minimera köldmedieladdningen. För bättre motståndskraft mot korrosion finns e-coating skyddsbehandling tillgänglig (tillval).

Miljövänlig version med LÅG GWP

På begäran finns WPA-enheter tillgängliga med miljövänlig R454B köldmedium som ger en minskning av global uppvärmningspotential (GWP = 467). Klassificerad som A2L R454B är ogiftig men lätt brandfarlig, i PED säkerhetsgrupp 1.

Gratis kylning för energibesparing

WPA- kylare finns i en integrerad version för frikylning , vilket möjliggör en stark energibesparing , särskilt i applikationer som kräver höga temperaturer på kylvätskan (plast, datacenter) och installation i områden med kallt eller tempererat klimat. Genom att utnyttja den yttre luften för att kyla vätskan, kan Free Cooling-systemet till och med ersätta kylkretsen helt och hållet, vilket möjliggör avaktivering av kompressorerna.

Beroende på klimatförhållandena kommer WPA-kylaren att använda det mest lämpliga driftläget från:

  • Kompressorläge (DX): värmebelastningen från anläggningen uppfylls av köldmediekretsen.
  • Blandningsläge : minskar energiförbrukningen genom att byta ut en del av den termiska värmen med den omgivande luften. Denna lösning partialiserar driften av kompressorerna, eftersom de bara behöver producera den saknade delen av kylkapaciteten.
  • Total frikylning : med låga yttre lufttemperaturer kyls vätskan helt av den omgivande luften . Energiförbrukningen minimeras tack vare driften av endast fläktarna med variabel hastighet och partialiseringsventilerna.

Certifieringar

  • ISO 9001
  • ISO 14001
  • ISO 50001
  • UL-certifikat
  • EAC luftkonditionering
  • Certifikat F.GAS

Breda driftgränser

Varje applikation har olika behov baserat på omgivningstemperatur, vätsketemperatur, positionering, ljudnivå etc. Cosmotec kan möta de mest olika behoven, tack vare ett brett utbud av alternativ och möjligheten att utöka driftsgränserna för WPA-seriens kylaggregat , om det behövs.

  • Mycket varm och dammig miljö: WPA-kylare är utrustade med metallluftfilter för att skydda kondensorerna från damm och smuts. Driften är upp till +55 °C med avlastningsfunktion. 100 % kylkapacitet garanteras ner till +45 °C. Om temperaturen stiger startar avlastningsfunktionen kompressorerna utan att stänga av dem.
  • Mycket kall miljö: kompressorutrymmet är stängt och värmare är installerade för att skydda elskåpet, kompressorerna, förångaren och hela hydraulkretsen. Free Cooling är tillgänglig ner till -40°C (specialversion) med speciellt utvalda komponenter för att säkerställa lång livslängd för hela kylaggregatet.
  • Högtemperaturvattenapplikationer (plast): kylkretsen är speciellt utformad för att nå höga utloppstemperaturer. Kompressorn har breda driftsgränser och hög sugtemperatur.
  • Kallvattenapplikationer (mat, dryck, biogas): kylkretsen är utformad för att nå låga utloppstemperaturer. Värmeisoleringens tjocklek ökas och frostskyddssystemet är standard för att bevara köldmedie- och hydraulkretsarna både i drift och stand-by-läge.

Integrerad vattenenhet (tillval)

Den hydrauliska enheten innehåller de viktigaste hydrauliska komponenterna och finns i olika konfigurationer: med enkel eller dubbel centrifugalpump (WPA060 – WPA140), med hög eller låg lyfthöjd, fast hastighet eller styrd av inverter och tröghetslagring (WPA060 – WPA140).

Art.No

Art.NoWidthHeightDepthDescriptionPDF
WPA060240622083140165500 W.pdf
WPA070240622083140187500 W.pdf
WPA080240622083140222600 W.pdf
WPA090240622083140245200 W.pdf
WPA100240622083140266500 W.pdf
WPA110240622084447318600 W.pdf
WPA120240622084447353100 W.pdf
WPA140240622084447385100 W.pdf
WPA160240622085820432000 W.pdf
WPA180240622085820504000 W.pdf
WPA200240622085820559300 W.pdf

X-Shark

Helps you choose
Att designa ett kylsystem för industriella applikationer kräver specifika kunskaper, vilket vi har beslutat att göra mer tillgängligt tack vare XShark , en lättanvänd programvara för design av kylsystem .

De specifika egenskaperna för varje projekt avgör särskilda kylbehov och krav : genom att ange relevanta data för din applikation kommer XShark designprogramvara att behandla och presentera de mest lämpliga förslagen . Vi finns givetvis tillgängliga för specifik rådgivning eller support med att använda detta kostnadsfria verktyg !

Produkter som stöds
XShark inkluderar följande Cosmotec-serier:

  • WPAmini Techno : luftkyld multi-scroll vattenkylare (80 till 150 kW)
  • WPA Techno : luftkyld multi-scroll vattenkylare (160 till 560 kW)
  • WSA Techno : luftkyld skruvkompressor vattenkylare (från 370 till 1260 kW)
  • WSW Techno : vattenkyld skruvkompressorkylare (230 till 1550 kW)
  • RAW Hög densitet : vattenkyld inrow chiller

Hur man använder XShark
Först måste du ladda ner programmet . Sedan är det bara att följa instruktionerna, om du skulle behöva det finns en guide med all information. För Windows 10-användare: Var försiktig, ett felfönster kan visas när du installerar programvaran på Windows 10. För att fortsätta, tryck på knappen ”Avbryt”.
