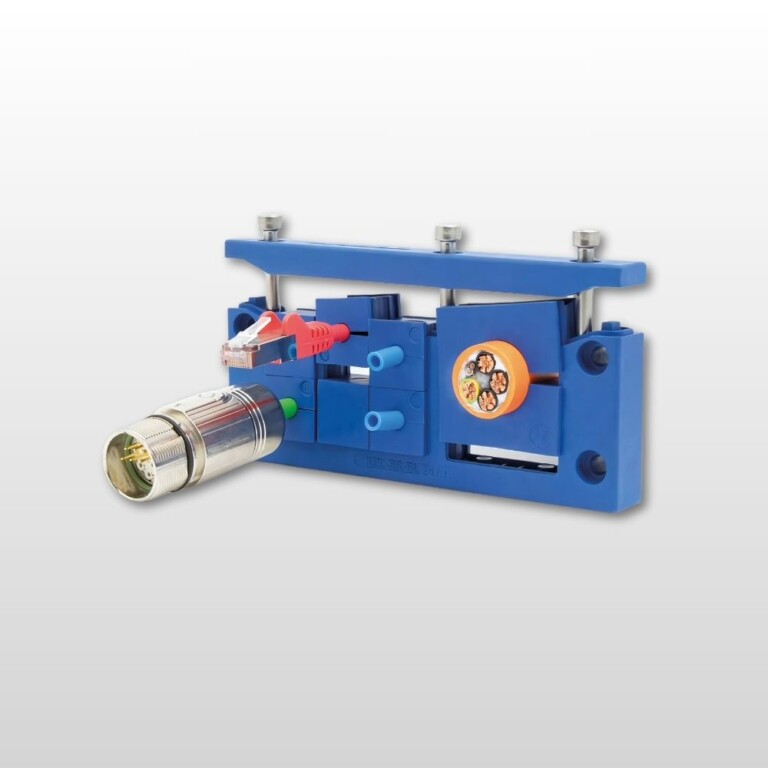

Kabelgenomföringsram / KEL-ER-BL
För livsmedelsindustri
For cables with connectors
IP64/IP65
Specification
IP rating: | IP65, IP64, IP55, IP54 |
---|---|
Flammability: | UL94-V0, self-extinguishing |
Temperature: | −40°C till 140°C |
Material: | Polyamide |
Mounting options: | Screw mounting |
Characteristics: | Vibrationssäker, UV-beständig, Silikonfri, Halogenfri, Rostskyddande |
Contact us regarding Kabelgenomföringsram / KEL-ER-BL
Request for quotation, Drawings or general questions
Product description
Kabelgenomföringsram / KEL-ER-BL i signalfärgen blå används företrädesvis inom livsmedelsförpackningar och bearbetningsmaskiner där det inte finns någon direkt kontakt med livsmedel. Produkter i denna signalfärg är också populära inom läkemedelssektorn.
KEL-ER-BL är ett delat kabelgenomföringssystem för kablar med och utan kontakter. Beroende på storlek kan kablar med en diameter på 1 till 16 mm ( insatser KT-BL 1 till KT-BL 15 ) eller 16 till 35 mm ( insatser KT-BL 16 till 34 ) dras, tätas med IP65 och avlastas enligt EN 62444. Kabelinsatserna placeras i fack och är säkert fästa vid ramen under montering.
KEL-ER-BL-ramarna matchar exakt håltagningsmåtten för 10-, 16- och 24-poliga standardkontakter för industrin. Beroende på vilka kablar som ska dras kan en håltagningshöjd väljas med 36 mm eller 46 mm. KEL-ER-BL-B-ramen matchar håltagningsmåtten för mätinstrument på 46 × 46 mm.
The single-row cable entry KEL-ER-BL-E is characterised by its space-saving design and is therefore ideal for confined spaces and cables with flat connectors (e.g. Sub-D).
Tack vare den injicerade tätningen och användningen av enkla insatser uppnår KEL-ER-BL-serien skyddsklass IP65.
- Om ytan är grovt strukturerad eller något ojämn rekommenderar vi att man installerar den blå extra plana gummipackningen som medföljer leveransen.
Advantages:
- Warranty on pre-terminated cables remains
- Retrofits, repairs and maintenance can be done much more easily and quickly
- High cable density, wide variety of grommets
- Strain relief according to EN 62444
- High stability, vibration resistant
- Space-saving shape
